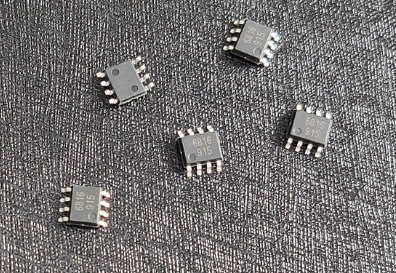

MagnTek麥歌恩微電子旋轉位置傳感器MT6816是基于先進AMR技術的IC。 x-y傳感器平面中的旋轉磁場傳遞兩個正弦輸出信號，這些信號指示傳感器與磁場方向之間的夾角（α）。 傳感器僅對x-y平面中的磁場方向敏感，因?yàn)閭鞲性妮敵鼋?jīng)過特殊設計，與磁場強度無關。 這使設備對磁體變化，雜散磁場，氣隙變化和離軸失準不太敏感。 該傳感器系列提供增量ABZ輸出模式，這使得該芯片適合替代各種光學編碼器。 最大分辨率為每轉4096步或1024脈沖。標準SPI（3線或4線）接口允許主機微控制器從MT6816讀取14位絕對角度位置數據。 絕對角度位置也作為12位PWM輸出提供。

特點和優點

?基于先進的AMR技術，具有0?360°全范圍角度感應

? 14位核心分辨率

?最大轉速25,000 RPM

?輸出傳播延遲<2 us

? -40?125℃工業工作溫度范圍

?輸出接口：ABZ，UVW，PWM或SPI

?增量ABZ分辨率每轉1?1024脈沖用戶可編程

? UVW輸出分辨率，每轉用戶可設定1?16個極對

? SOP-8包裝

應用領域

?絕對角度位置傳感器

? BLDC電機控制

?伺服電機控制

?步進電機控制

?更換光學編碼器

應用：工業縫紉機、閘機等

電腦橫機伺服電機MT6816

產品特點：

? 采用ABZ+PWM兩種輸出信號給到控制器，ABZ完全替換原先光編作用作增量信號，PWM能給出電機絕對位置信號，解決傳統伺服電機關機后如果針床位置改變，還要再次調零的問題，同時也能夠修正脈沖丟失造成的累計誤差。
