MagnTek麥歌恩微電子旋轉位置傳感器MT6501是基于先進的AMR磁感應技術的IC。該傳感器包含由磁場感應元件陣列形成的兩個惠斯通電橋。 x-y傳感器平面中的旋轉磁場傳遞兩個正弦波輸出信號，指示傳感器與磁場方向之間的夾角（α）。在xy平面的均勻場內，輸出信號相對獨立于z方向上的物理位置（氣隙）。傳感器僅對磁場方向敏感，因?yàn)閭鞲性妮敵鼋?jīng)過專門設計，與磁場強度無關。這使設備對磁體變化，雜散磁場，氣隙變化和離軸失準不太敏感。該非接觸式系統測量的是徑向磁化的同軸磁體的絕對角度。特別適合非接觸式電位器，轉向角傳感器等應用。

特點和優點

?基于先進的AMR傳感技術，具有0°?360°全范圍角度傳感

?非接觸式角度測量

?可編程的測量范圍

?可編程線性傳遞特性

?可選模擬量（比例），PWM（脈沖寬度調制）或開關輸出（SWO）

? 12位DAC / PWM分辨率

? 1-Wire程序接口

? 3-Wire SPI接口

?過電壓和過電流保護

?單通道SOP-8和雙通道

（冗余）符合TSSOP-16 RoHS標準

2011/65 / EU

應用領域

?絕對線性位置傳感器

?方向盤位置傳感器

? EPS轉向角傳感器

?踏板位置傳感器

?節氣門位置傳感器

?非接觸式電位器

相關應用：EGR閥、電子油門踏板、節氣門、旋鈕換擋器等

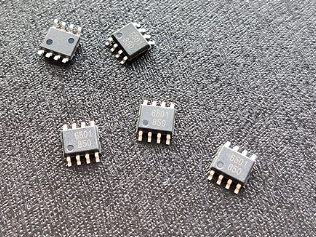

megntek麥歌恩微電子油門踏板EGR閥MT6501

?芯片由一對AMR惠斯通電橋和信號處理ASIC電路組成，隨著平行于芯片表面的磁場的旋轉，芯片會輸出相應的角度信號。

EGR閥及EGR位置傳感器

EGR閥（廢氣再循環閥）是汽車發動機的一個重要的控制部件，安裝在進氣管上。其作用是對進入進氣歧管的廢氣量進行控制，使一定量的廢氣流入進氣歧管進行再循環。

EGR位置傳感器位于EGR閥的上部，一般使用角度傳感器來檢測EGR閥閥桿的上下移動位置，發動機ECU依據此信號確定閥門開度的大小。

EGR位置傳感器工作原理

EGR閥閥桿上升，推動與之相連的滑動觸點臂的位置發生變化，從而使滑動觸點在滑動電阻上滑動，產生不同的電壓信號，這個信號會傳遞到發動機控制ECU，發動機控制ECU 以此監視EGR閥的位置，確保閥門對ECU的指令作出正確的響應，從而調整和修正開啟EGR閥開啟時刻和占空比，精確控制再循環量的大小，以減小排放、改善性能。

MT6501模擬輸出的高端應用，可以對輸出線進行多點編程，得到多段曲線以實現不同位置的不同響應。
