megntek麥歌恩微電子旋轉位置傳感器MT6825是基于先進AMR技術的IC。 x-y傳感器平面中的旋轉磁場傳遞兩個正弦輸出信號，這些信號指示傳感器與磁場方向之間的夾角（α）。 傳感器僅對xy平面中的磁場方向敏感，因?yàn)閭鞲性妮敵鼋?jīng)過專門設計，與磁場強度無關，從而使該設備對磁體變化，雜散磁場，氣隙變化和 離軸未對準。 該傳感器系列提供增量ABZ輸出模式，這使得該芯片適合替代各種光學編碼器。 最大分辨率為每轉16384步或4096個脈沖。標準SPI（3線或4線）接口允許主機微控制器從MT6825讀取18位絕對角度位置數據。 絕對角度位置也作為12位PWM輸出提供。

特點和優點

?基于先進的AMR技術，具有0?360°全范圍角度感應

? 18位核心分辨率

?最高轉速25,000 RPM

?輸出傳播延遲<2 us

? -40?125℃工業工作溫度范圍

?獨立的輸出接口：ABZ，UVW，PWM和SPI

?增量ABZ分辨率每轉1?4096脈沖用戶可編程

? UVW輸出分辨率，每轉用戶可設定1?16個極對

? TSSOP-16包裝

應用領域

?絕對角度位置傳感器

? BLDC電機控制

?伺服電機控制

?步進電機控制

?更換光學編碼器

零件編號說明

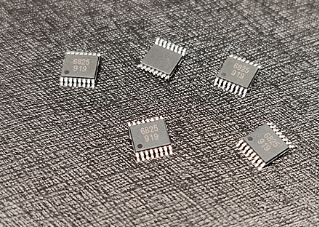

MT6825GT TSSOP-16封裝，管裝（60 Pcs /管）或卷帶包裝（3000 Pcs /卷）
