臺灣MST美加電子科技MH632高溫電機雙極鎖存霍爾元件

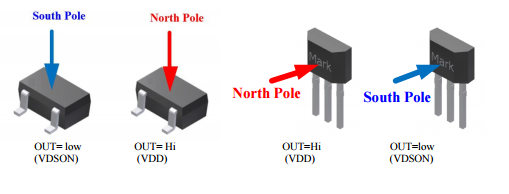

MH632霍爾效應傳感器是一種溫度穩定，耐應力的傳感器。通過利用斬波器穩定的動態偏移消除功能，可以實現卓越的高溫性能。這種方法降低了通常由器件過成型，溫度依賴性和熱應力引起的偏移電壓。 MH632在單個硅芯片上包含以下組件：穩壓器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器，圖騰柱輸出，熱關斷和高ESD保護。圖騰柱輸出可以節省應用電路中的上拉電阻，從而節省空間和成本。這種類型的輸出還具有更大的驅動能力和更快的響應速度。該設備要求同時存在南極和北極磁場。在存在足夠強度的南極性場的情況下，設備輸出傳感器會打開，并且僅在存在足夠強度的北極性場時才關閉。 MH632的額定工作溫度范圍為E溫度范圍–40℃至85℃，K溫度范圍–40℃至125℃。可用的兩種封裝樣式為大多數應用提供了磁性?xún)?yōu)化的解決方案。封裝SO是SOT-23，一種小型的薄型表面貼裝封裝，而封裝UA是用于通孔安裝的三引腳超小型SIP。包裝是無鹵素標準，并且已通過第三方實驗室的驗證。

MH632特點和優點

DMOS霍爾IC技術。

電源引腳上的反向偏置保護。

斬波穩定放大器級。

針對BLDC電機應用進行了優化。

在高溫條件下可靠且低檔。

良好的ESD保護。

100％在125℃下測試K。

自定義靈敏度/溫度選擇可用。

符合RoHS標準2011/65 / EU和無鹵素

MH632應用領域

高溫風機電機

三相BLDC電機應用

速度感應

位置感應

電流感應

革命計數

固態開關

線性位置檢測

角度位置檢測

接近檢測

高ESD能力

MH632型號

MH632KSO           型號解釋K (-40℃ to +125℃) SO (SOT-23)

MH632KUA           型號解釋K (-40℃ to +125℃) UA (TO-92S)
