臺灣MST美加電子科技MH190電子換向雙極性霍爾元件

MH190效應鎖存器，霍爾效應傳感器，設計用于無刷直流電動機應用的電子換向。該器件包括一個用于磁感應的片上霍爾電壓發生器，一個放大霍爾電壓的比較器以及一個施密特觸發器，以提供開關滯后以抑制噪聲，集電極開路輸出。內部帶隙調節器用于為內部電路提供溫度補償?shù)碾娫措妷?，并允許較寬的工作電源范圍。除磁性開關點外，該設備完全相同。足夠強度的南極將打開輸出。需要北極以關閉輸出。板載穩壓器允許在4V至30V的電源電壓下運行。封裝類型為無鹵素版本，已通過第三方組織的驗證。

MH190特點和優點

針對BLDC電機應用進行了優化

65V高峰值電壓

100％在125℃下測試K。

溫度補償功能

符合RoHS標準2011/65 / EU和無鹵素

MH190應用領域

高溫風機電機

三相BLDC電機應用

風機電機應用

速度感應

革命計數

電動自行車

MH190型號

MH190KUA       型號解釋K (-40℃ to + 125℃) UA (TO-92S)

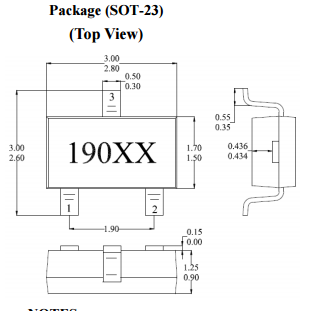

MH190KSO       型號解釋K (-40℃ to + 125℃) SO (SOT-23)

MH190EUA       型號解釋E (-40℃ to + 85℃) UA (TO-92S)

MH190ESO       型號解釋E (-40℃ to + 85℃) SO (SOT-23)
