美國ALLEGRO型號A17301：具有連續校準功能的三線零速差分峰值檢測傳感器IC

A17301將單個IC和EMC組件集成到一個小型SIP封裝中，與背偏磁鐵配合使用時，可為數字環形磁鐵傳感或鐵磁目標傳感提供強大而經濟的解決方案。該裝置可用于兩輪車輛應用，其中使用各種目標形狀和尺寸。A17301非常適合獲取位置和定時應用的速度和占空比信息，例如速度表/轉速計。

該集成電路采用雙霍爾效應元件，間距為2.2 mm，信號處理可根據環形磁極產生的差分磁信號進行切換。該電路包含一個復雜的數字電路，以減少系統偏移，校準氣隙獨立開關點的增益，并實現真正的零速運行。運行模式重新校準可以抵抗環境影響，例如目標的微振動或突然的氣隙變化。使用數字峰值檢波器進行輸出切換控制可確保器件對輸入信號變化具有魯棒性，無論輸出邊沿之間的信號偏移量如何。

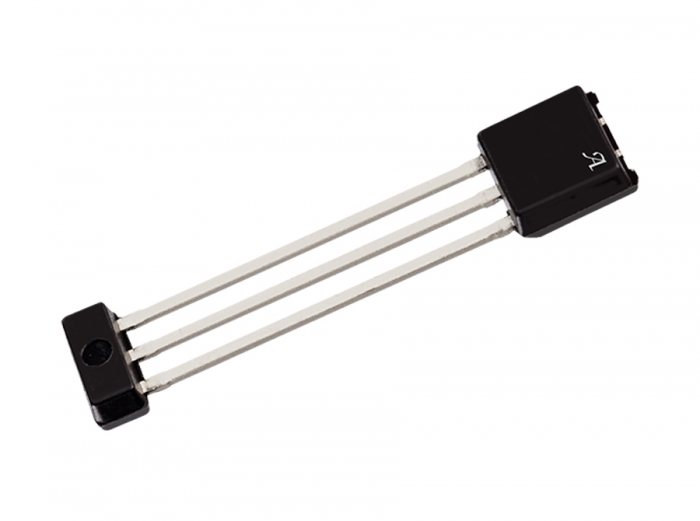

A17301采用3引腳SIP（后綴UC）。該封裝不含鉛（Pb），采用100％霧錫電鍍引線框架

主要特點

• 零速運行

• 用于EMC性能的集成電容器

• 免受常見的外部磁場干擾

• 可操作低至20 G pk-pk 差分輸入?yún)^(qū)域，適用于大氣隙或小型反向偏置場

• 啟動振動后的運行模式重新校準可確保對可能的目標異常具有免疫力

• 在整個工作溫度范圍和氣隙范圍內對輸出信號進行精確的占空比

• 零件號 A17301PUCFTN
