美國ALLEGRO型號A89301：超靜音，無代碼，F(xiàn)OC無傳感器BLDC電機控制器

A89301是一款三相無傳感器無刷直流（BLDC）電機驅動器（柵極驅動器），可在5.5至50 V電壓下工作，是Allegro首款QuietMotion解決方案之一。A89301是吊扇，底座風扇，浴室排氣扇和高級家用電器風扇和泵的理想選擇。

完全集成了磁場定向控制（FOC）算法，以實現最佳效率和噪聲性能。該設備可在靜止狀態，風車狀況甚至逆風車狀態下優化電機啟動性能。

電機速度通過模擬，PWM或CLOCK輸入控制。閉環速度控制是可選的，RPM到時鐘頻率比是可編程的。

提供簡單的I2C接口，用于設置電機額定電壓，額定電流，額定速度，電阻和啟動曲線。I2C接口還用于開/關控制，速度控制和速度回讀。

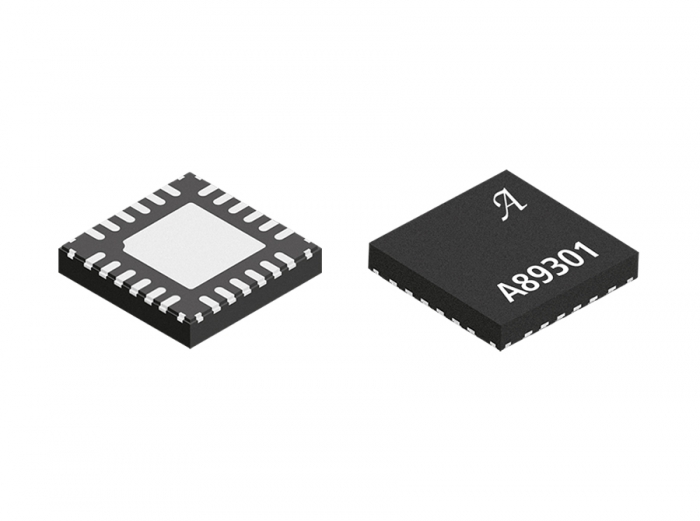

A89301采用24觸點4 mm×4 mm QFN封裝，帶有外露散熱墊（后綴ES）。該封裝不含鉛（Pb），采用100％霧錫電鍍引腳框架。

主要特點

• 無編碼無傳感器磁場定向控制（FOC）

• I2C接口，用于速度控制和狀態回讀

• 超靜音低速運行

• 專有的非反向快速啟動

• 軟啟動軟關（SOSO），安靜運行

• 模擬/ PWM /時鐘模式速度控制

• 閉環速度控制

• 可配置的電流限制

• 風車啟動運行

• 鎖定檢測

• 短路保護（OCP）

• 制動和方向輸入

• 可調門驅動

• 零件號 A89301GESSR
