美國ALLEGRO型號ACS70331：高靈敏度，1 MHz，基于GMR的電流傳感器IC，采用節省空間的低電阻QFN和SOIC封裝

ACS70331是Allegro首款集成的高靈敏度電流傳感器IC，適用于<5 A電流檢測應用。它采用巨磁阻（GMR）技術，比傳統的霍爾效應傳感器靈敏25倍，可感應流經低阻，集成初級導體的電流產生的磁場。

模擬輸出提供低噪聲高速信號，該信號與流過初級的電流成比例。器件的響應時間通常為535 ns。ACS70331提供四種工廠編程的靈敏度和偏移電平，以優化所需電流測量范圍內的性能。

相對于集成電流導體，GMR元件的差分配置提供了對雜散磁場的顯著抑制，從而即使在磁噪聲環境中也能夠穩定地操作。

ACS70331采用3.3 V單電源供電，可在-40°C至85°C的整個商用溫度范圍內使用。它采用薄型節省空間的表面貼裝QFN和SOIC封裝。

主要特點

高靈敏度電流傳感器IC，用于檢測高達5 A（DC或AC）

1 MHz帶寬，響應時間<550 ns

低噪聲：1 MHz時為8 mA（rms）

非比例式模擬輸出，與交流和直流電流成比例

單3.3 V電源供電

高DC PSRR可用于低精度電源或電池（3至4.5 V操作）

1.1mΩ初級導體電阻導致低功率損耗

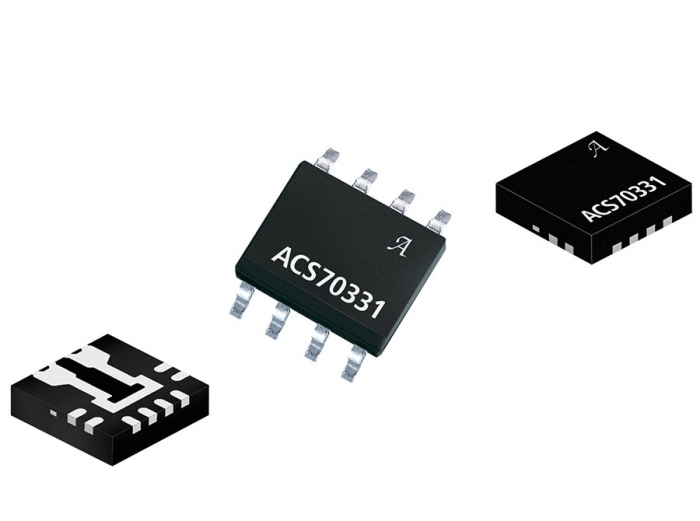

小型表面貼裝QFN-12和SOIC-8封裝，適用于空間受限的應用

零件號  ACS70331EESATR-005B3   ACS70331EESATR-005U3  ACS70331EESATR-2P5B3   ACS70331EESATR-2P5U3  ACS70331EOLCTR-005B3   ACS70331EOLCTR-005U3  ACS70331EOLCTR-2P5B3  ACS70331EOLCTR-2P5U3  ASEK-70331EESA-005B3  ASEK-70331EESA-005U3   ASEK-70331EESA-2P5B3   ASEK-70331EESA-2P5U3   ASEK70331EOLC-005B3   ASEK70331EOLC-005U3   ASEK70331EOLC-2P5B3   ASEK70331EOLC-2P5U3
