美國ALLEGRO型號ACS711：具有過流故障輸出的霍爾效應線性電流傳感器，用于<100 V隔離應用
Allegro ACS711為<100 V音頻，通信系統和白色家電中的交流或直流電流感應提供經濟而精確的解決方案。設備包允許客戶輕松實施。典型應用包括電路保護，電流監控以及電機和逆變器控制。
該器件由線性霍爾傳感器電路組成，銅導電路徑位于芯片表面附近。流過該銅導電路徑的施加電流產生磁場，該磁場由集成霍爾IC感測并轉換成比例電壓。通過磁信號與霍爾傳感器的緊密接近，優化了設備精度。
器件的輸出具有與從IP +到IP-（引腳1和2，引腳3和4）的電流成正比的正斜率。該封裝的內部電阻對于EX封裝為0.6mΩ，對于LC封裝為1.2mΩ，提供非侵入式測量接口，可在需要高能效的應用中節省功耗。
ACS711針對低端電流檢測應用進行了優化，但導電路徑的端子與傳感器IC引線電氣隔離，為低交流或直流工作電壓應用提供足夠的內部爬電距離和間隙尺寸。銅導體的厚度允許器件在高達5倍的過電流條件下存活。

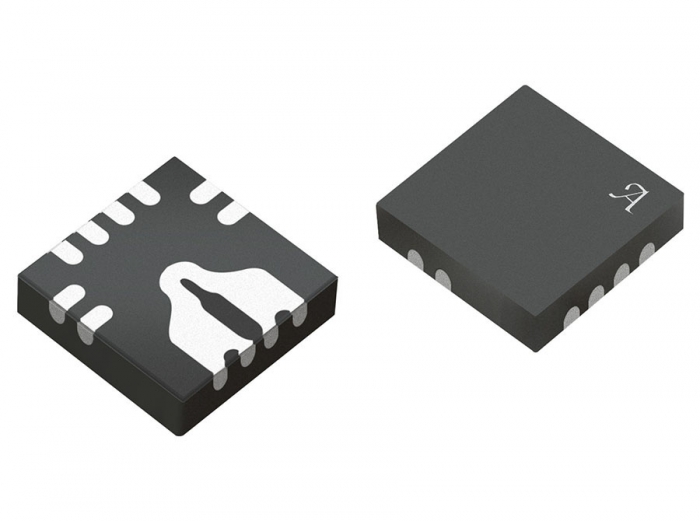

ACS711采用小型表面貼裝封裝：SOIC8和QFN12。引線框采用100％霧錫電鍍，與標準無鉛（Pb）印刷電路板組裝工藝兼容。在內部，該器件是無鉛的，除了倒裝芯片高溫Pb基焊球，目前免除RoHS。該設備在出廠前已經過完全校準。典型應用包括電路保護，電流監控以及電機和逆變器控制。
主要特點
無需外部檢測電阻; 單包解決方案
降低功率損耗：
EX封裝上的0.6mΩ內部導體電阻
LC封裝上1.2mΩ內部導體電阻
經濟的低側和高側電流檢測
輸出電壓與AC或DC電流成比例
LC封裝上的±12.5 A和±25 A滿量程感應范圍
EX封裝上的±15.5 A和±31 A滿量程感應范圍
過流故障跳閘并鎖存在滿量程電流的100％
低噪聲模擬信號路徑
100 kHz帶寬
小尺寸，薄型SOIC8和QFN封裝
3.0至5.5 V，單電源供電
集成靜電屏蔽，確保輸出穩定
工廠修剪精度
極其穩定的輸出失調電壓
零磁滯
電源電壓的比例輸出
型號
ASEK711KEX-15AB-J ASEK711KEX-15AB-T ASEK711KEX-31AB-J
ASEK711KEX-31AB-T ACS711EEXLT-15AB-T ACS711EEXLT-31AB-T
ACS711EEXLT-8AB-T ACS711ELCTR-12AB-T ACS711ELCTR-25AB-T
ACS711KEXLT-15AB-T ACS711KEXLT-30AU-T ACS711KEXLT-31AB-T
ACS711KLCLU-25AU-T ACS711KLCTR-12AB-T ACS711KLCTR-25AB-T
ACS711KLCTR-25AU-T ACS711KLCTR-30AB-T ACS711KLCTR-48AU-T
ASEK711KLC-12AB-T ASEK711KLC-25AB-T
