ON數字晶體管
描述數字晶體管的共同規范。 它還將展示如何使用這些規范成功設計數字晶體管。 DTC114E / Ddatasheet中的參數將用于幫助解釋。 本數據表描述了一種數字晶體管,其輸入電阻R1等于10 k,基極 - 發射極電阻R2等于10 k。 圖1給出了數字晶體管的標記示意圖。 這些標簽將在本應用筆記中使用。

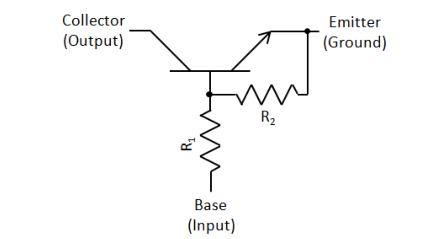

圖1.標記的原理圖

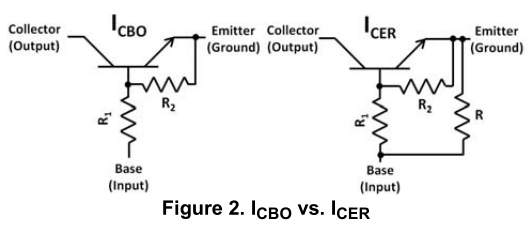

對于數字晶體管,重要的是要認識到晶體管和電阻網絡被認為是一個單元。 其示例是I CBO參數。 看看這個參數,人們會認為這是不可能的。 當R 2連接晶體管的發射極和基極時,發射極怎么能打開? 不應該是CER嗎? 答案是肯定R 2連接晶體管的發射極和基極,但這種連接內置于器件中。 什么被認為是數字晶體管的發射極和基極是開放的。 在數字晶體管的情況下,I CER意味著在數字晶體管的發射極和基極之間存在另外的電阻器。 圖2顯示了在參考數字晶體管時I CBO和I CER之間的差異。
