infineon英飛凌TLV4961-1M電源關閉高精度霍爾效應傳感器IC元件

TLV4961-1M特征

?3.0 V至32 V工作電源電壓

?使用非穩壓電源進行操作

?反極性保護（-18 V）

?無需外部電阻即可達到42 V的過壓能力

?輸出過流和過熱保護

?主動誤差補償

?磁閾值的高穩定性

?低抖動（典型值為0.35μs）

?高ESD性能

?小型SMD封裝PG-SOT23-3-15（TLV4961-1M）

TLV4961-1M目標應用

TLV4961-1M的目標應用是要求工作溫度范圍為-40°C至85°C的高精度霍爾開關的所有應用。其出色的電源電壓范圍為3.0 V至32 V，具有過壓能力（例如負載突降），最高可達42 V，無需外部電阻，使其非常適合汽車和工業應用。作為鎖存器的磁性能和典型的±2 mT的開關閾值使該器件特別適合與極輪一起用于索引計數應用，例如電源關閉和車窗升降器。

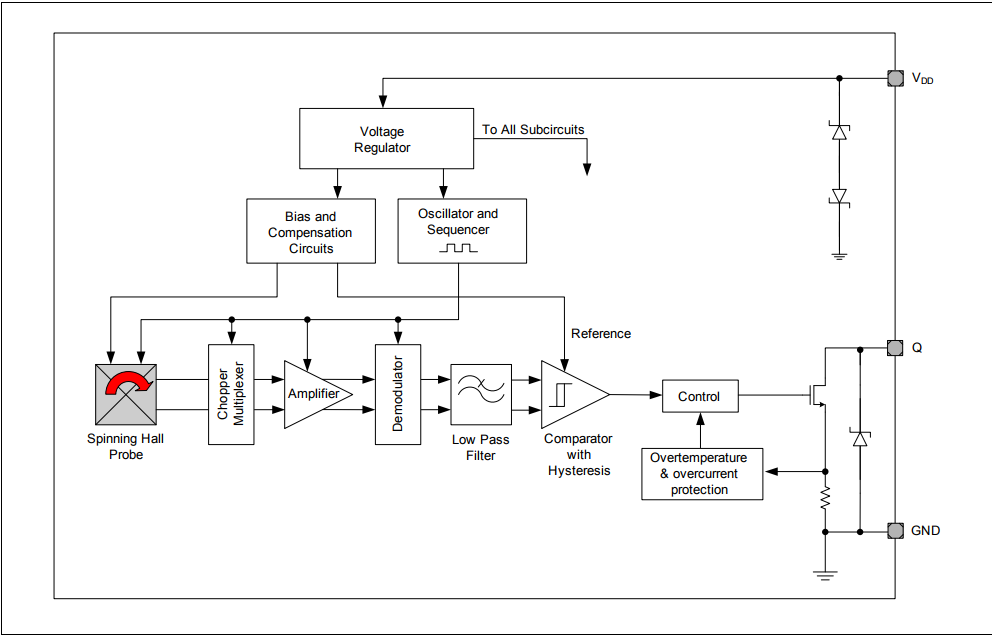

功能塊說明

斬波后的霍爾IC開關包括霍爾探頭，偏置發生器，補償電路，振蕩器和輸出晶體管。

偏置發生器為霍爾探頭和有源電路提供電流。 補償電路可穩定溫度行為并減少技術變化的影響。 有源誤差補償（斬波技術）可消除信號路徑中的偏移以及模制和焊接過程以及封裝中的其他熱應力對霍爾探頭產生的機械應力的影響。 斬波測量原理與閾值發生器和比較器一起確保了高精度和溫度穩定的磁閾值。 輸出晶體管具有集成的過流和過熱保護。
