infineon英飛凌TLV4961-1TA,TLV4961-1TB轉子位置檢測霍爾效應開關傳感器IC元件

TLV4961-1T TLV4961-1TA TLV4961-1TB

TLV4961-1TA,TLV4961-1TB特征

?3.0 V至26 V工作電源電壓

?使用非穩壓電源進行操作

?輸出過流和過熱保護

?主動誤差補償

?磁閾值的高穩定性

?高ESD性能

?TLV4961-1TA的無鉛無鉛封裝TO92S-3-1，TLV4961-1TB封裝TO92S3-2

TLV4961-1TA,TLV4961-1TB目標應用

TLV4961-1TA,TLV4961-1TB霍爾開關系列的目標應用是需要工作溫度范圍為-40°C至125°C的高精度霍爾鎖的所有應用。 作為閂鎖的磁特性和典型的±2 mT切換閾值使該設備特別適合與極輪一起用于索引計數應用，轉子位置檢測（如無刷直流電動機換向中的電流檢測）以及白色家電或開/關檢測。

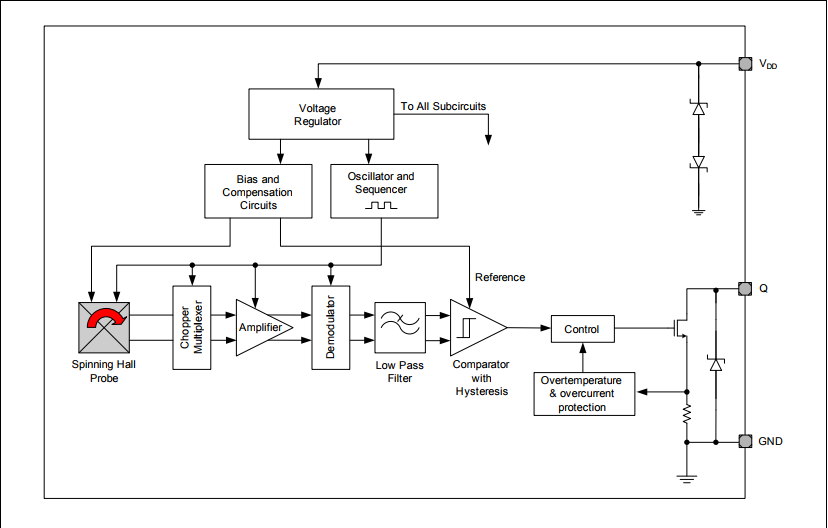

功能塊說明

斬波后的霍爾IC開關包括霍爾探頭，偏置發生器，補償電路，振蕩器和輸出晶體管。 偏置發生器為霍爾探頭和有源電路提供電流。 補償電路可穩定溫度行為并減少技術變化的影響。 有源誤差補償（斬波技術）可消除信號路徑中的偏移以及模制和焊接過程以及封裝中的其他熱應力對霍爾探頭產生的機械應力的影響。 斬波測量原理與閾值發生器和比較器一起確保了高精度和溫度穩定的磁閾值。 輸出晶體管具有集成的過流和過熱保護。
