美國ALLEGRO型號ATS605LSG霍爾元件為帶有黑色齒輪目標的旋轉位置傳感應用提供單一IC解決方案。 SG封裝采用稀土顆粒，易于制造，溫度性能穩定，可靠性更高。

將三個霍爾元件組合在一起，形成兩個獨立的差分通道。這些通道由IC處理，IC包含復雜的數字電路，旨在消除磁體和系統偏移的不利影響。霍爾差分信號用于產生高精度的速度輸出，并在必要時提供有關旋轉方向的信息。

采用先進的校準技術優化信號偏移量和幅值。該校準與信號的數字跟蹤相結合，可在氣隙，速度和溫度范圍內實現精確的切換點。開漏輸出提供電壓輸出信號，其反映所感測的目標的形狀，兩個通道之間的相位分離與目標齒的大小與霍爾元件間距成比例。該傳感器IC系統針對需要雙相位齒輪速度和位置信號信息或同時高分辨率齒輪速度和方向信息的各種應用進行了優化。

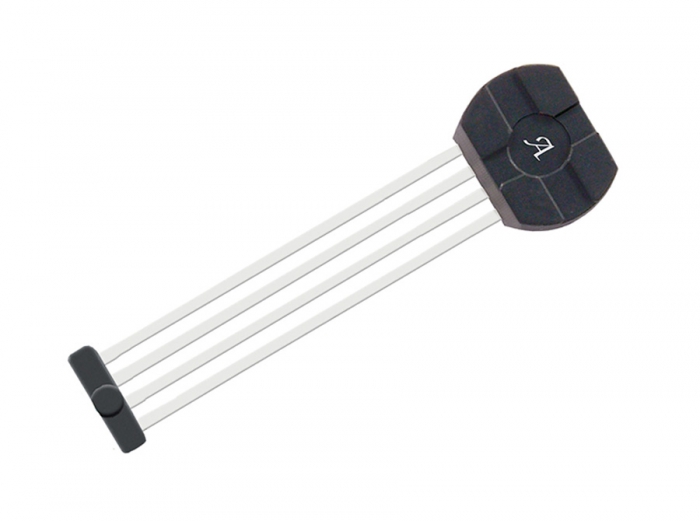

ATS605采用無鉛（Pb）4引腳SIP封裝，集成背部磁鐵和100％霧錫電鍍引線框架。

主要特點

兩個獨立的數字輸出表示感應目標的機械外形

可選輸出，具有高分辨率位置和方向檢測信息

氣隙獨立開關點

集成背偏磁電路

對外部磁干擾的免疫力

寬工作電壓范圍

單芯片IC，可靠性高

使用Scan和IDDQ測試方法提供強大的測試覆蓋率和可靠性

可選的雙帶寬配置
