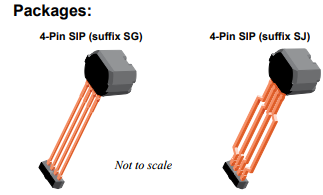

美國ALLEGRO型號ATS468霍爾元件是一款真正的零速齒輪齒傳感器IC，采用優化的霍爾IC和永磁體顆粒配置，采用單一包覆成型封裝。集成電路為數字齒輪輪齒感應應用提供了一個制造商友好的解決方案。這樣的小包裝可以很容易地組裝和使用各種形狀和大小的齒輪。集成電路采用間距為2.2毫米的雙霍爾效應元件。信號處理可根據鐵磁目標產生的差分磁信號進行切換。該電路包含一個復雜的數字電路，它減少了系統偏移，校準了氣隙獨立開關點的增益，實現了真正的零速度操作。采用偏置和增益調整相結合的方法，在通電時對信號進行優化，并通過工作模式校準，在整個工作時間內保持信號優化。操作模式校準可以抵抗諸如目標的微振蕩或突然的氣隙變化之類的環境影響。該設備非常適合在基于齒輪齒的速度，位置和定時應用（例如速度計）中獲得速度和占空比信息。 ATS468有兩個4針SIP（后綴SG和SJ）。包裝不含鉛，采用100%霧鍍錫引線框架。寬工作電壓范圍

特點和好處

?峰值檢測算法，可抵抗信號擾動

?能夠感應各種目標類型

?運行模式校準，以實現持續優化

?單芯片IC，可靠性高

?整個工作溫度范圍內的精確占空比信號

?大的操作氣隙

?自動增益控制（AGC），用于氣隙無關的開關點

?自動偏移調整（AOA），用于優化信號處理

?真正的零速運行欠壓鎖定

?反向電池保護

具有掃描路徑和IDDQ的強測試覆蓋。
