美國ALLEGROAA型號AAS33051霍爾芯片：精密角度傳感器IC，具有增量和電機換向輸出以及片上線性化

AAS33051是一款360°角度傳感器IC，可提供基于磁性圓形垂直霍爾（CVH）技術的非接觸式高分辨率角位置信息。它具有片上系統（SoC）架構，包括：CVH前端，用于計算角位置信息的數字信號處理，以及多種輸出格式：串行協議（SPI），脈沖寬度調制（PWM）和電機換向（UVW）或編碼器輸出（A，B，I）。它還包括片上EEPROM技術，能夠支持多達100個讀/寫周期，以實現靈活的校準編程

參數。 AAS33051非常適用于需要0°至360°角度測量的汽車應用，例如電子助力轉向（EPS），電子動力制動（EPB或IDB），

傳動執行器和BLDC泵。

AAS33051包括片上32段線性化。這可以用于校準由于磁體和傳感器之間的未對準或者目標磁體的不完全磁化（其可以將其自身表現為磁體與傳感器的未對準）引起的誤差。

AAS33051支持客戶集成到安全關鍵應用中。

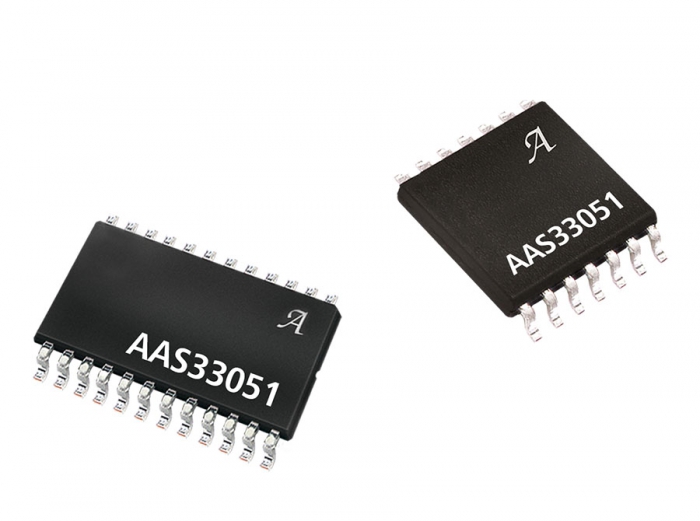

AAS33051采用雙管芯24引腳eTSSOP封裝和單管芯14引腳TSSOP封裝。封裝采用無鉛（Pb）封裝，采用100％霧錫電鍍引腳框架。 1毫米薄的封裝減少了CVH傳感器和目標磁鐵之間的最小氣隙。 AAS33051器件與A1339引腳兼容，可輕松遷移。

AAS33051是根據ISO 26262：2011開發的，作為硬件安全元素脫離背景。單芯片版本旨在滿足ASIL B功能（待評估），雙芯片版本旨在滿足ASIL D功能（待評估），用于汽車安全相關系統，當按照規定的方式進行集成和使用時適用的安全手冊和數據表。

主要特點

非接觸式0°至360°角度傳感器IC，用于角度位置，轉速和方向測量

能夠感應磁體旋轉速度，目標是具有300 G場的12.5位有效分辨率;更高場強下可實現更高的有效分辨率圓形垂直霍爾（CVH）技術提供單通道傳感器系統，獨立氣隙片上32段線性化，提高角度精度減少磁鐵對傳感器未對準的影響減少目標不完全磁化的影響磁鐵根據ISO 26262：2011開發的安全元件脫離上下文（SEooC）用于安全關鍵應用的硬件產品開發要求（待定評估）高診斷覆蓋率片上診斷包括邏輯內置自檢（LBIST），信號路徑診斷和監視器，支持安全關鍵應用SPI片上EEPROM 4位CRC，用于存儲工廠和客戶校準參數單比特糾錯;雙位錯誤檢測，糾錯控制（ECC）支持在汽車和工業應用所需的惡劣條件下運行，包括直接連接到12 V電池工作溫度范圍為-40°C至150°C工作電源電壓范圍為3.7至18 V，絕對最大值28 V連續

?可以支持ISO 7637-2脈沖5b高達39 V低功耗模式并轉動計數器功能以在車輛關閉時跟蹤汽車應用中的電機位置通過復位標志指示外部存儲的位置可以寫回轉向計數器支持多種輸出格式，便于系統集成ABI和UVW接口提供高分辨率和最低延遲角度信息PWM接口為ABI / UVW接口10 MHz SPI提供初始位置，以實現低延遲角度和診斷信息;使多個獨立的IC能夠連接到同一總線

?可支持5 V SPI ABI和UVW上的輸出分辨率可選擇支持多種編程/配置格式系統可通過SPI完全控制和編程，包括EEPROM寫入對于可用引腳有限的系統，可通過VCC執行寫入和讀取和PWM引腳。這允許在生產線中為僅連接ABI / UVW和PWM引腳的器件配置EEPROM。 1 mm薄型表面貼裝TSSOP封裝，適用于單芯片和雙芯片版本，可最大限度地減少?gòu)哪繕?biāo)磁體到CVH傳感器的氣隙，提高磁場強度引腳兼容單芯片和雙芯片A1339器件堆疊雙芯片結構，改善通道間通道匹配需要冗余傳感器的系統COLLAPSE。
