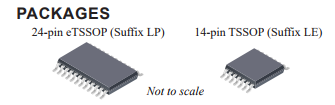

美國ALLEGRO型號AAS33051LLEATR霍爾芯片是一款360°角度傳感器IC，可提供基于磁性圓形垂直霍爾（CVH）技術的非接觸式高分辨率角位置信息。它具有片上系統（SoC）架構，包括：CVH前端，用于計算角位置信息的數字信號處理，以及多種輸出格式：串行協議（SPI），脈沖寬度調制（PWM）和電機換向（UVW）或編碼器輸出（A，B，I）。它還包括片上EEPROM技術，能夠支持多達100個讀/寫周期，可靈活編程校準參數。 AAS33051非常適合需要0°至360°角度測量的汽車應用，如電子助力轉向（EPS），電子動力制動（EPB或IDB），變速箱執行器和BLDC泵。 AAS33051包括片上32段線性化。這可以用于校準由于磁體和傳感器之間的未對準或者目標磁體的不完全磁化（其可以將其自身表現為磁體與傳感器的未對準）引起的誤差。 AAS33051支持客戶集成到安全關鍵應用中。 AAS33051采用雙管芯24引腳eTSSOP封裝和單管芯14引腳TSSOP封裝。封裝采用無鉛（Pb）封裝，采用100％霧錫電鍍引腳框架。 1毫米薄的封裝減少了CVH傳感器和目標磁鐵之間的最小氣隙。 AAS33051器件與A1339引腳兼容，可輕松遷移。

特點和好處

?非接觸式0°至360°角度傳感器IC，用于角度位置，轉速和方向測量

□能夠感應磁體旋轉速度，目標是具有300 G場的12.5位有效分辨率;在較高場強下可能獲得更高的有效分辨率

□圓形垂直霍爾（CVH）技術提供單通道傳感器系統，具有氣隙獨立性

?片上32段線性化，以提高角度精度

□減少磁鐵對傳感器不對中的影響

□減少目標磁鐵不完全磁化的影響

?根據ISO 26262：2011對安全關鍵應用中使用的硬件產品開發的要求（待定評估），作為安全元素（SEooC）開發

□單一模具版本，設計用于在按照AAS33051安全手冊中規定的方式集成并與適當?shù)南到y(tǒng)級控制一起使用時滿足ASIL B要求

□雙模版本設計用于在按照AAS33051安全手冊高診斷范圍規定的方式集成并與適當?shù)南到y(tǒng)級控制一起使用時滿足ASIL D要求

□片上診斷包括邏輯內置自測（LBIST），信號路徑診斷和監視器，以支持安全關鍵（ASIL）應用

□SPI上的4位CRC

?片上EEPROM，用于存儲工廠和客戶校準參數

□單比特糾錯;雙位錯誤檢測，糾錯控制（ECC）

?支持在汽車和工業應用所需的惡劣條件下運行，包括直接連接到12 V電池

□工作溫度范圍為-40°C至150°C

□工作電源電壓范圍為3.7至18 V，絕對最大值為28 V連續

?可支持ISO 7637-2 Pulse 5b至39 V.

?低功率模式和轉向計數器功能可在車輛關閉時跟蹤汽車應用中的電機位置

□復位標志表示斷電

□外部存儲的位置可以寫回到轉數計數器

?支持多種輸出格式，便于系統集成

□ABI和UVW接口提供高分辨率和最低延遲角度信息

□PWM接口為ABI / UVW接口提供初始位置

□10 MHz SPI，用于低延遲角度和診斷信息;使多個獨立的IC能夠連接到同一總線

?可支持5 V SPI

□可選擇ABI和UVW的輸出分辨率

?支持多種編程/配置格式

□可以通過SPI完全控制和編程系統，包括EEPROM寫入

□對于可用引腳有限，寫入和讀取的系統

可以通過VCC和PWM引腳執行。這允許在生產線中為僅連接ABI / UVW和PWM引腳的器件配置EEPROM。

?1 mm薄型表面貼裝TSSOP封裝，適用于單芯片和雙芯片版本，可最大限度地減少從目標磁體到CVH傳感器的氣隙，從而提高場強

□與單芯片和雙芯片A1339器件引腳兼容

□堆疊雙芯片結構，以改善需要冗余傳感器的系統的通道間匹配
