美國ALLEGRO型號ALS31000：具有模擬輸出的單向線性霍爾效應傳感器IC，采用微型薄型表面貼裝封裝

線性輸出霍爾效應傳感器的新應用，例如位移和角位置，需要更高的精度和更小的封裝尺寸。Allegro ALS31000線性霍爾效應傳感器IC專為滿足這兩個要求而設計。

通過生產線末端優化增強了該設備的準確性。ALS31000具有非易失性存儲器，可優化器件靈敏度和特定應用或電路的靜態電壓輸出（QVO：沒有磁場時的輸出）。通過在Allegro線路末端測試中編程靈敏度和QVO的溫度系數，可在整個工作溫度范圍內保持優化的性能。

這種比例式霍爾效應傳感器IC提供與施加的磁場成比例的電壓輸出。靜態電壓輸出調整為約0.7 V，輸出靈敏度設置為2.4 mV / G.

該線性器件的特性使其非常適用于要求高精度和在-40°C至150°C擴展溫度范圍內工作的汽車和工業應用。

每個BiCMOS單片電路都集成了：霍爾元件，溫度補償電路，用于降低霍爾元件的固有靈敏度漂移，小信號高增益放大器，鉗位低阻抗輸出級和專有的動態偏移消除技術。

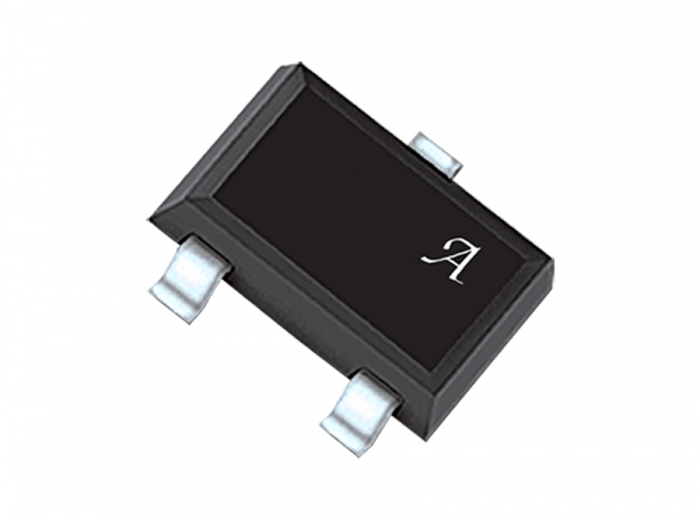

ALS31000傳感器IC采用LH封裝形式：SOT-23W型，微型，薄型封裝，適用于表面貼裝應用。該封裝不含鉛（Pb），采用100％霧錫電鍍引腳框架。

主要特點

• 5 V電源操作

• 在Allegro?上編程的QVO溫度系數可提高精度

• 微型包裝選項

• 高帶寬，低噪聲模擬輸出

• 高速斬波方案可最大限度地降低工作溫度范圍內的QVO漂移

• 溫度穩定的靜態電壓輸出和靈敏度

• 溫度循環后的精確可恢復性

• 輸出電壓鉗位提供短路診斷功能

• 欠壓鎖定（UVLO）

• 寬環境溫度范圍：-40°C至150°C

• 免受機械壓力

• 針對嚴格的汽車應用提高EMC性能

• ALS31000LLHALX   ALS31000LLHALT
