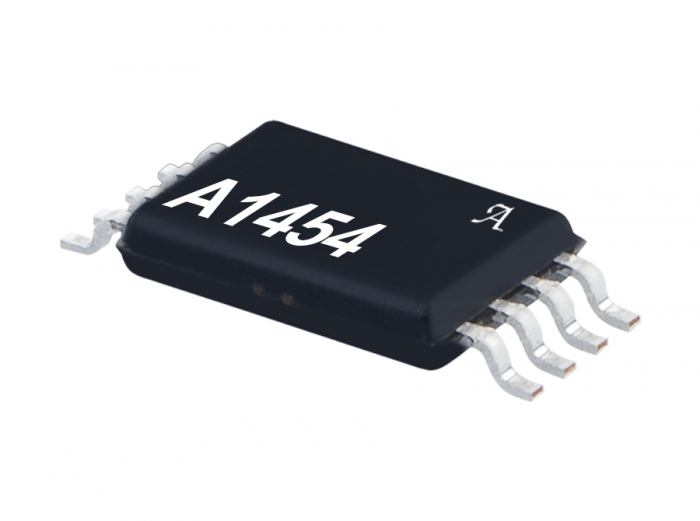

美國ALLEGRO型號A1454：具有I2C輸出的3 V霍爾效應線性傳感器

A1454線性霍爾效應傳感器IC提供12位數字輸出字，與存在的磁場強度成比例。其靜態輸出值處于中等規模，它有兩種不同的工廠編程靈敏度范圍：2LSB / G和4LSB / G. 靈敏度溫度系數也在工廠編程，以支持釹磁鐵或鐵氧體磁鐵。A1454采用I2C接口，可輕松集成到各種應用中。I2C地址既可以通過外部電阻設置，也可以通過EEPROM編程，以支持多達127個獨特的I2C地址，允許在同一總線上安裝多個IC。它還包括16字節的用戶可編程EEPROM。

A1454 I2C接口提供用戶控制的睡眠輸入命令，可將器件置于微功耗模式，從而降低A1454的電流消耗。這種低功耗特性使A1454成為便攜式電池供電應用的理想選擇。

BiCMOS單片工藝允許集成高精度模擬和高密度數字電路。A1454在單個單片IC上集成了霍爾元件，12位ADC，增益和偏移補償電路，EEPROM存儲器和I2C接口，采用節省空間的表面貼裝封裝。

主要特點

• 1毫米?。═SSOP-08）封裝

• 兩種工廠編程的靈敏度選項：2 LSB / G（用于高達±1000 G的場）和4 LSB / G（±500 G）

• NdFeB和鐵氧體磁鐵的溫度穩定靈敏度

• I2C接口，易于集成，最多支持127個唯一地址

• EEPROM存儲工廠編程設置和最多16個字節的用戶信息（可通過I2C接口編程）

• 通過I2C命令實現微功耗睡眠模式，以最大限度地降低電池供電應用中的功率

• 溫度循環后的精確可恢復性

• 寬環境溫度范圍：-40°C至125°C

• 具有10位ENOB（有效位數）的12位ADC

  ASEK1454KLE-2F-T                  ASEK1454KLE-2N-T                  ASEK1454KLE-4F-T

  ASEK1454KLE-4N-T                  A1454KLETR-2F-T                   A1454KLETR-2N-TA1454KLETR-4F-T                  A1454KLETR-4N-T
