基本信息：

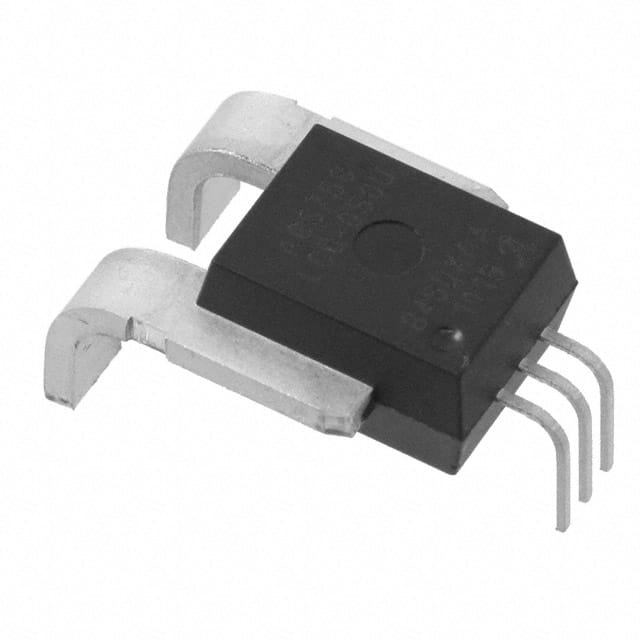

· 電子器件型號：ACS772KCB-150B-PFF-T

· 原始制造廠商：Allegro MicroSystems

· 技術標準參數：HIGH ACCURACY, HALL-EFFECT CURRE

· 產品應用分類：電流傳感器

· 制造商產品型號：ACS772KCB-150B-PFF-T

· 制造商：Allegro MicroSystems

· 描述：HIGH ACCURACY, HALL-EFFECT CURRE

· 系列：電流傳感器

· 零件狀態：有源

· 用于測量：AC/DC

· 傳感器類型：霍爾效應

· 電流-檢測：150A

· 通道數：1

· 輸出：比率，電壓

· 靈敏度：13.33mV/A

· 頻率：DC ~ 200kHz

· 線性度：±0.9%

· 精度：-

· 電壓-供電：4.5V ~ 5.5V

· 響應時間：2.5μs

· 電流-供電（最大值）：15mA

· 工作溫度：-40°C ~ 125°C（TA）

· 極化：雙向

· 安裝類型：通孔

· 封裝：5-CB 成形引線，PFF

描述：

Allegro? ACS772系列電流傳感器IC為交流或直流電流傳感提供經濟而精確的解決方案，非常適合電機控制、負載檢測和管理、電源和直流-直流轉換器控制以及逆變器控制。2.5μs的響應時間可在安全關鍵型應用中進行過電流故障檢測。

該器件由一個精密、低偏移的線性霍爾電路組成，該電路具有位于管芯附近的銅導電路徑。流過該銅傳導路徑的施加電流產生磁場，霍爾IC將該磁場轉換成比例電壓。通過磁信號與霍爾傳感器的緊密接近來優化設備精度。低偏移、斬波穩定的BiCMOS霍爾IC提供精確的比例輸出電壓，該IC在工廠進行了精確編程。專有的數字溫度補償技術大大提高了IC的精度和溫度穩定性。

Allegro專有集成屏蔽技術提供了對電流導體dV/dt和雜散電場的高水平抗擾性，可在高壓側應用中實現低輸出電壓紋波和低偏移漂移。

功能和優點：

?AEC-Q100一級合格

?典型的2.5μs輸出響應時間

?5V供電操作

?超低功率損耗：100μΩ內部導體電阻

?加強的電流隔離可用于高壓系統中經濟、高側電流傳感

?根據UL60950-1認證的4800 Vrms介電強度

?業界領先的噪聲性能，通過專有的放大器和濾波器設計技術大大提高了帶寬

?集成屏蔽大大減少了由于高dV/dt信號導致的從電流導體到管芯的電容耦合，并防止了高壓側應用中的偏移漂移

?通過對整個工作溫度范圍內的增益和偏移進行數字編程和補償，極大地改善了總輸出誤差

?封裝尺寸小，安裝方便

?實現高可靠性的單片霍爾IC

?與交流或直流電流成比例的輸出電壓

?經過工廠修整以確保精度

?非常穩定的輸出偏移電壓

規格書：

download: ACS772-Datasheet
