檢測大電流的霍爾電流變送器用什么霍爾元件？

隨著工業生產水平和自動化水平的日益提高，對直流大電流(1000A以上)的檢測技術，尤其是一次檢測裝置提出了更高的要求。而目前實用的- -些裝置如:直流分流器、直流互感器等，分別存在著非線性誤差大，隔離困難等缺點，以致不能很好的適應工業技術的需要。當前除進一步對上述裝置進行改進外，更受到重視的是利用霍爾效應原理，進行一次信號檢測的裝置一霍爾電流變送器。它具有線性度好、靈敏度高、響應速度快、體積小等優點，尤其是使用安全可靠、便于和各種測量及控制系統相連接。此元件在鞍鋼推廣使用后，每年可節省設備維修費幾百萬元，而提高軋制鋼材的產量所獲得的經濟效益將是幾千萬元。

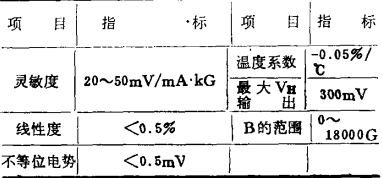

霍爾元件的選擇應主要考慮線性度、不等位電勢、溫度系數等指標。砷化鎵霍爾元件非常符合這些指標。

為了取得合適的靈敏系數和較好的磁場線性范圍進行氣隙長度的估算是很重要的。一種簡單的方法是根據霍爾探頭的電流量程,霍爾元件的靈敏度和B范圍進行權衡。設計電流量程為0~10000A，選用霍爾元件的靈敏度為20~50mV/mA.kG, B范圍為0~18000 a,為了取得最好的線性工作范圍和使探頭靈敏度達75mV/5000A，則待測電流I和氣隙中磁感應強度B的比例以1000 G/ 1000 A為宜。
