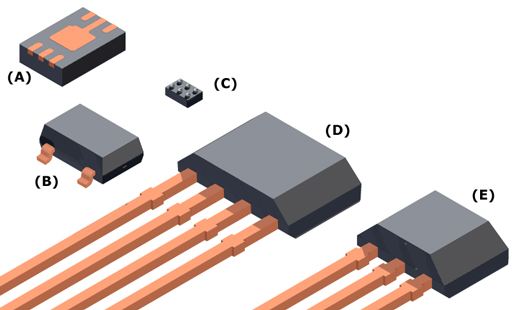

貼片插件三個管腳,四個管腳的霍爾效應傳感器IC元件引腳

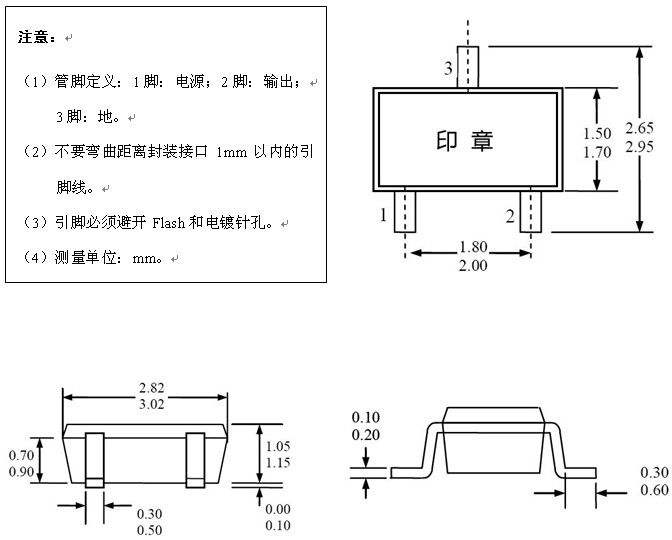

貼片插件三個管腳的霍爾元件：印字面朝向自己，針腳朝下，第1腳作為電源VCC。第2腳是電線接地。 第3腳是輸出支配輸出Vout。

貼片插件四個管腳的霍爾元件：從左到右:第1腳電源(正)、第2腳接地(負)、第3腳信號Vout、第4條腳為Vout逆、控制信號、轉速信號等

可以用諸如Ge、Si、InSb、GaAs、InAs、InAsP、多層半導體異質結構的量子阱材料等的各種半導體材料來制造霍爾器件?；魻栐怯纱判詡鞲衅骰魻栃?yīng)制成的。 使用它們可以檢測磁場及其變化，可以用于有關各種磁場的場合。

霍爾效應傳感器IC元件結構牢固，安裝方便，抗振動，壽命長，體積小，低功耗，高頻率（高達1MHZ），重量輕，怕灰塵，油，水蒸汽和其它污染物和鹽霧腐蝕。

霍爾線性相關元件精度高、線性好的霍爾開關控制元件無接點、無磨損、輸出信號波形進行清除、無抖動、無反跳、位置可以重復測量精度高(至μm級)。 采用各種補償保護措施的霍爾元件工作溫度范圍達-55℃~150℃。
