美國ALLEGRO型號ATS16301凸輪軸位置傳感器IC芯片

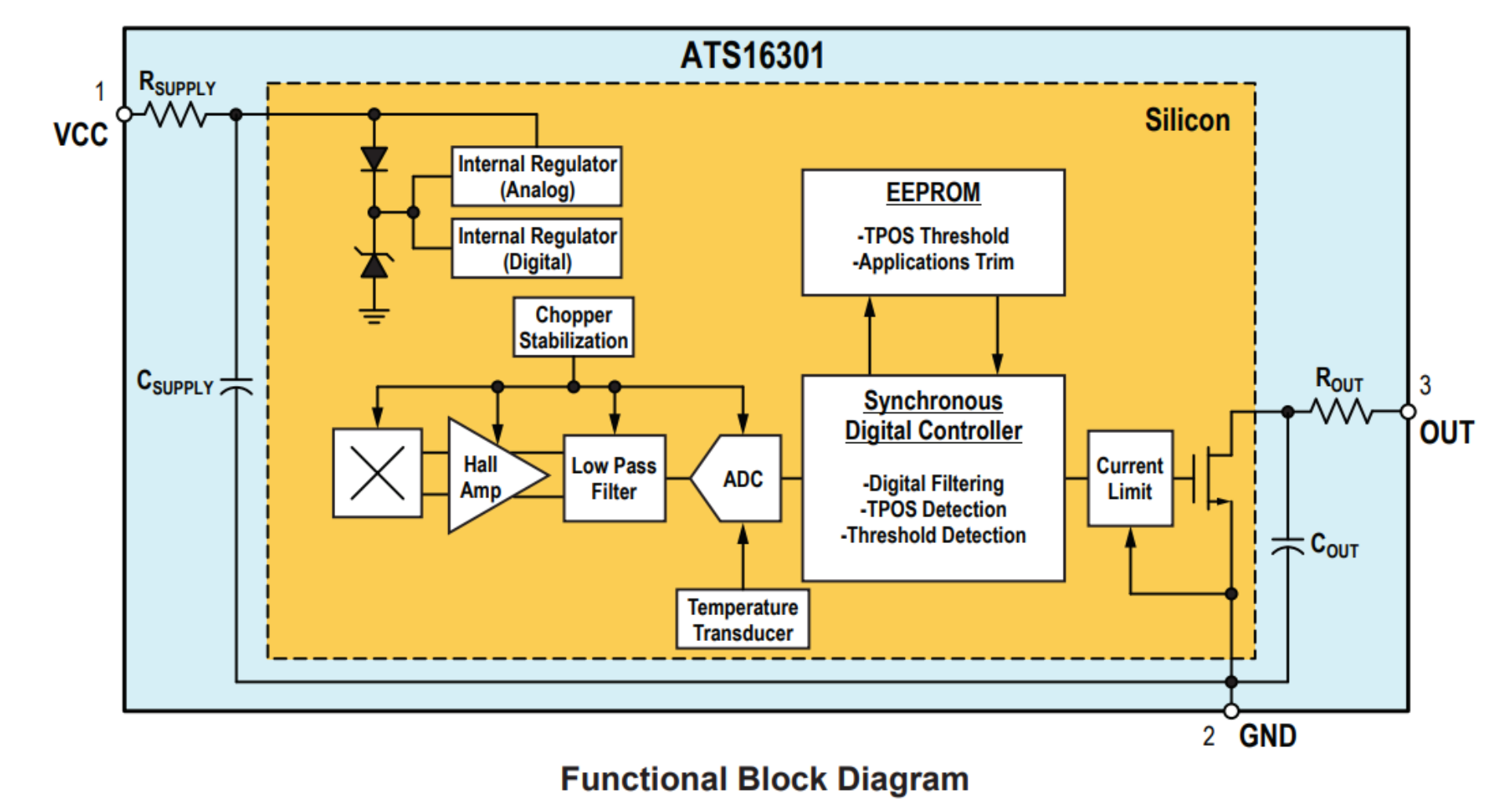

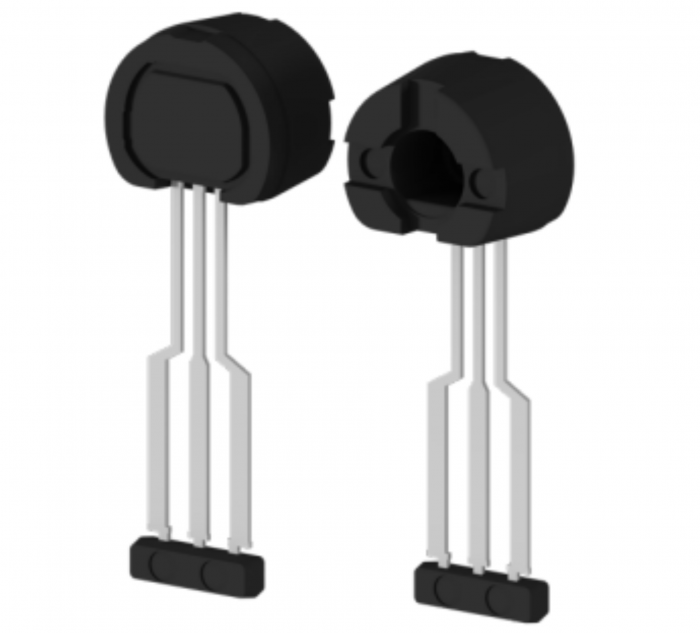

ATS16301是一款真正的通電狀態凸輪軸傳感器，在單個感應解決方案中集成了無稀土背偏置磁體，先進的全同步數字IC和EMC保護電路。 ATS16301集成了具有優化的定制磁路的單元件霍爾IC，該磁路可響應鐵磁靶感應的磁信號。該IC包含一個復雜的數字電路，該電路設計用于使IC的溫度特性與集成磁體匹配。信號處理用于提供獨立于氣隙的零速性能，并設計用于汽車凸輪軸傳感應用中的典型運行條件。設備的最終輸出是鐵磁目標輪廓的數字表示。許多工廠可編程的選項允許性能優化以滿足特定的應用程序要求。 ATS16301采用3引腳SIP封裝（SL），無鉛（Pb），并采用100％NiPdAu引線框架鍍層。

ATS16301特點和優點

?SL封裝提供了一個完全集成的解決方案，帶有一個非稀土的反向偏置磁體和EMC保護電路

?具有自動TPOS自編程功能的設備加電（TPOS）時的真實目標狀態識別

?EEPROM編程，用于性能優化，溫度補償和生產可追溯性

?具有掃描路徑和IDDQ測試的完全同步數字邏輯，可提供高質量和可靠性

?斬波器穩定可減少失調漂移

?絕對零速性能

ATS16301零件編號包裝

卷帶式，13英寸。卷盤，每卷500個

ATS16301LSLCTN-QUI1B-LT

ATS16301LSLCTN-MUI12B-LT
