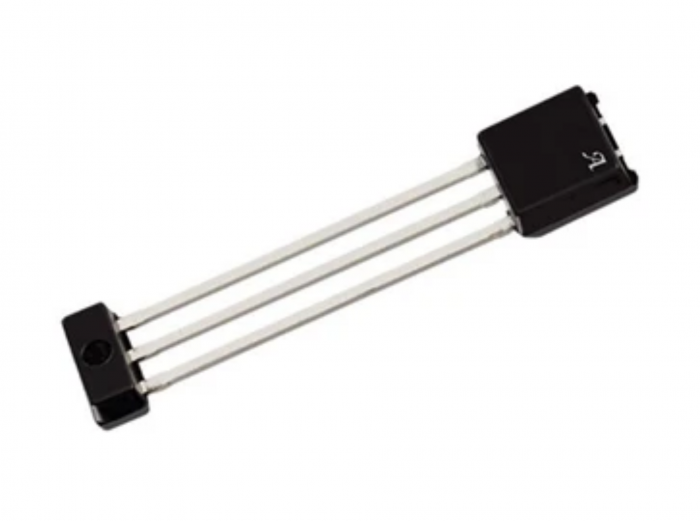

美國ALLEGRO型號A16601單芯片霍爾效應曲軸傳感器ic芯片

A16601交流耦合霍爾效應傳感器IC是一種單片集成電路，可響應旋轉環形磁鐵以及與鐵磁性靶材耦合產生的變化的差分磁場而進行切換。該器件是真正的過零檢測器：當兩個霍爾元件之間的磁場強度之差為零時，輸出將精確切換。獨特的雙比較器方案可在差分信號的正向和負向區域的零交叉處提供準確的開關，同時使用磁滯防止誤開關。該設備的過零特性為曲軸應用提供了出色的可重復性和準確性。由移動目標引起的設備表面場強變化由兩個集成式霍爾傳感器感應。換能器產生的信號被片上電子器件差分放大。這種差動設計通過抑制共模信號，可在A16601的工作氣隙范圍內抵抗徑向振動。使用片上差分帶通濾波器可以消除穩態磁體和系統失調。該濾波器還具有相對抗電磁源干擾的能力。

該器件對高通濾波器，靈敏度和施密特觸發器開關點采用了先進的溫度補償，以確保在很大的氣隙和溫度范圍內對低頻進行最佳操作。每個霍爾效應數字集成電路均包括一個電壓調節器，兩個霍爾效應元件，溫度補償電路，一個低電平放大器，帶通濾波器，施密特觸發器和一個需要上拉電阻的輸出驅動器。板載穩壓器允許在4.0至26.5 V的電源電壓下工作。輸出級可以在器件的整個頻率響應范圍內輕松切換20 mA，并且與TTL和CMOS邏輯電路兼容。該器件采用3引腳塑料SIP封裝。它不含鉛（Pb），并配有100％霧錫電鍍引線框。

A16601特點和優點

?集成旁路電容器降低了對外部EMI保護組件的要求

?耐機械應力和熱應力

?雙過零輸出信號

?擴大了磁體目標的工作范圍，從20 Hz到25 kHz

?電池反接保護

?感應環形磁鐵或磁性目標運動

?擴展的溫度范圍：–40°C至160°C
