ALLEGRO型號ACS716電流檢測霍爾效應傳感器ic芯片

ALLEGRO電流傳感器ACS716為商業、工業和通信系統中的電流傳感應用提供了一種低成本、高精度的方法。該設備封裝在一個小型表面貼裝封裝中，可以方便地在客戶應用中實現。ACS716由線性霍爾傳感器集成電路組成，其銅導電路徑位于硅片表面附近。外加電流流過銅導電路徑，霍爾傳感器的模擬輸出電壓線性跟蹤施加電流產生的磁場。由于霍爾元件的位置非?？拷獪y量的電流，因此采用這種獲得專利的包裝配置可使ACS716的精度最大化。Allegro的專有集成屏蔽技術對電流導體dV/dt和雜散電場具有很高的抗擾度，在高端、高壓應用中實現低輸出紋波和低偏移漂移。過電流輸入（VOC引腳）上的電壓允許客戶定義設備的過電流故障閾值。當流經銅導電路徑（IP+和IP-引腳之間）的電流超過該閾值時，開路漏極過電流故障引腳將轉換為邏輯低電平狀態。ACS716內部的線性霍爾傳感器的工廠編程提供了極好的模擬和數字輸出信號精度。

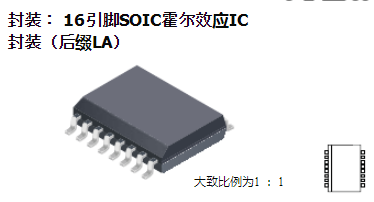

ACS716用于電流檢測的銅通道的內阻通常為1mΩ，以實現低功耗。此外，電流傳導路徑與低壓傳感器的輸入和輸出電隔離。這使得ACS716系列傳感器可用于需要電隔離的應用中，而無需使用光學隔離器或其他昂貴的隔離技術。ACS716采用小型表面貼裝SOIC16封裝。引線框架鍍有100%啞光錫，與標準無鉛（Pb）印刷電路板組裝工藝兼容。在內部，該設備是無鉛的，除了倒裝芯片高溫鉛基錫球（目前不受RoHS限制）。ACS716設備出廠前已經過全面校準。

ACS716應用包括：

?電機控制與保護

?負載管理和過流檢測

?電源轉換和電池監控/ UPS系統

ACS716特點和優點

?業界領先的噪聲性能，通過專有的放大器和濾波器設計技術可大大提高帶寬

?小尺寸封裝，適合空間受限的應用

?1mΩ的初級導體電阻，可實現低功耗

?高隔離電壓，適用于線路供電的應用

?用戶可調的過流故障等級

?過電流故障信號通常在＜2μs內響應過電流情況

?集成式屏蔽層實際上消除了由于高dV / dt電壓瞬變而導致的電流導體與芯片之間的電容耦合。

?濾波引腳電容器提高了低帶寬應用中的分辨率

?3至3.6 V，單電源供電

?工廠調整的靈敏度和靜態輸出電壓

?斬波器穩定可實現非常穩定的靜態輸出電壓

?電源電壓成比例輸出

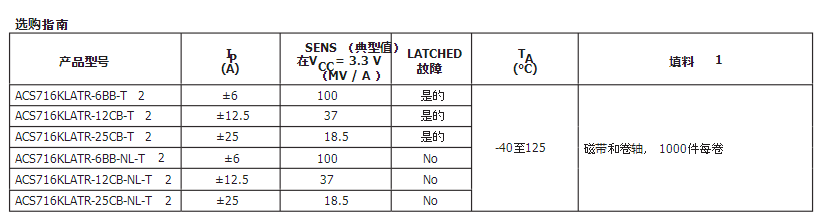

ACS716型號

ACS716KLATR-6BB-T

ACS716KLATR-12CB-T

ACS716KLATR-25CB-T

ACS716KLATR-6BB-NL-T

ACS716KLATR-12CB-NL-T

ACS716KLATR-25CB-NL-T
