TDK東電化HAL810旋轉傳感器ic可編程線性霍爾傳感器

HAL810是東電化TDK的可編程線性霍爾傳感器。線性輸出作為脈寬調制輸出信號（PWM信號）的占空比提供。HAL810是一種具有霍爾效應的線性輸出磁場傳感器。該集成電路采用亞微米CMOS工藝設計和制造。當與旋轉或移動的磁鐵系統一起使用時，它可以用來測量不同的角度或距離。

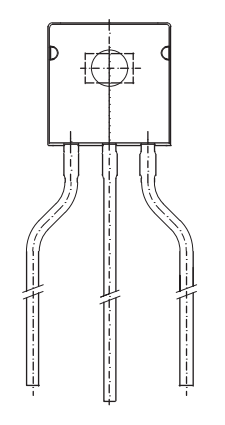

磁場范圍，靈敏度，靜態輸出信號（輸出占空比在B = 0 MT）和輸出占空比范圍為其他主要的特征可以在非易失性存儲器進行編程。 由霍爾傳感器的靈敏度的第一和第二階溫度系數待編程，溫度補償霍爾IC可以應用于所有常見的材料。東電化TDK可以使用PC和應用程序套件容易編程EEPROM存儲器和計算相應的傳感器特性。該傳感器技術專為惡劣的工業和汽車企業應用而設計，在?40°C至150°C的環境進行溫度控制范圍內，其電源工作電壓系統通常為5V。 HAL810使用非常小的引線封裝TO92UT-1和TO92UT-2。

HAL810主要用途

由于傳感器的通用編程特性，HAL810是以下應用的最佳系統解決方案：

–非接觸式電位器，

–旋轉傳感器，

–距離測量，

–磁場和電流測量。

HAL810特征

–帶有數字信號處理的高精度線性霍爾效應傳感器

– PWM輸出信號，其刷新率通常為125 Hz，分辨率最高為11位

–具有數據冗余和鎖定系統功能的非易失性存儲器（EEPROM）中的多個應用可編程磁特性

–開路功能（接地和電源線斷線檢測）

 - 溫度特性是可編程的，以匹配常見的材料

–可編程夾緊功能

–通過調制電源電壓進行編程

–在?40°C至最高150°C的環境進行溫度下運行

–在規格為4.5 V至5.5 V的電源電壓下運行，最高可在8.5 V下運行

–在靜態磁場和動態磁場下運行

–所有引腳均具有過壓和反向電壓保護

–極強的抗機械應力特性

–短路保護推挽輸出

– EMC和ESD優化設計

HAL810型號

HAL810UT-K

HAL810UA-A
