特高壓直流避雷器泄露電流檢測雙霍爾元件

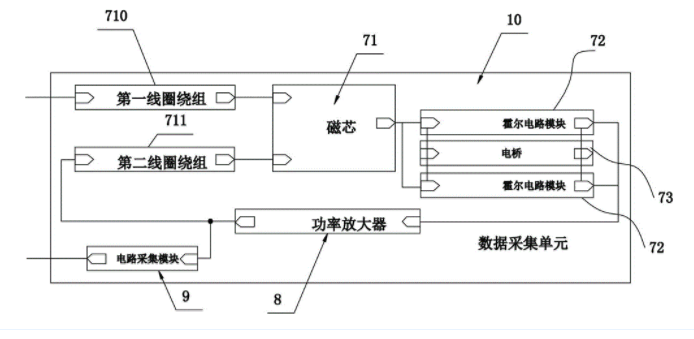

特高壓直流避雷器泄露電流檢測中的雙霍爾元件電路，包括一呈 C 形布置的磁芯以及兩霍爾電路模塊，各所述霍爾電路模塊均包括一霍爾元件以及與該霍爾元件相串聯的一調整電阻，所述霍爾電路模塊的控制電流端并聯接入于一直流恒流電源 I+ 和 I-，并且兩所述霍爾電路模塊的輸出端也并聯為 VH+和 VH-的數據接點。雙霍爾電路模塊對避雷器的泄漏電流進行采集，大大降低了傳感器的非線性和位置誤差，提高了傳感器的抗干擾能力和量程。

通過利用雙霍爾元件為核心敏感元件用于隔離檢測電流的模塊化產品，由于霍爾元件本身能夠產生霍爾效應，因而它的工作原理是采用磁平衡式原理， 即當電流流過一根長的直導線時，在導線周圍產生磁場，磁場的大小與流過導線的電流大 小成正比，這一磁場可以通過霍爾元件來聚集，然后用雙霍爾元件進行檢測，由于磁場的變化與雙霍爾元件的輸出電壓信號有良好的線形關系，因此可利用雙霍爾元件測得的輸出信 號，直接反應出導線中的電流大小，并且雙霍爾元件的優勢在于它的準確度更高，響應更快，溫漂小，特別是在復雜電場環境下，雙霍爾元件具有較強的抗磁化和抗極化的特性，因 而可以實現交流、直流、脈沖信號等的精確和穩定測量。
