目前市場上的位置檢測傳感器普遍存在體積大、測量范圍小、測量范圍基本固定等缺點。它們不適用于直線驅動并聯機構的極限位置檢測。位置傳感器可根據線性霍爾元件的探測范圍進行更換?？烧{(diào)接近開關。該接近開關可將機械安裝位置的微調轉換為電氣元件參數的調節，即通過調整電氣元件的參數來實現傳感器檢測范圍的調節，降低了對傳感器安裝精度的要求，便于實現并聯機構對各分支桿初始極限的均勻調整。這個接近開關的外形尺寸很小。如有必要，檢測開關的測量敏感元件ME3503可與測量電路分開使用，應用機構安裝空間狹窄。經過一段時間的試用，該傳感器工作可靠，效果良好。

接近開關使用線性霍爾元件ME3503。ME3503電源電壓DC5V，典型電源電流9mA，靈敏度1.30mV，G，帶寬23KHz，輸出阻抗50Q，靜態輸出電壓典型值2.5V，噪聲9OuV。它是深圳粵科源興科技公司的產品，廣泛應用于位置和速度檢測。

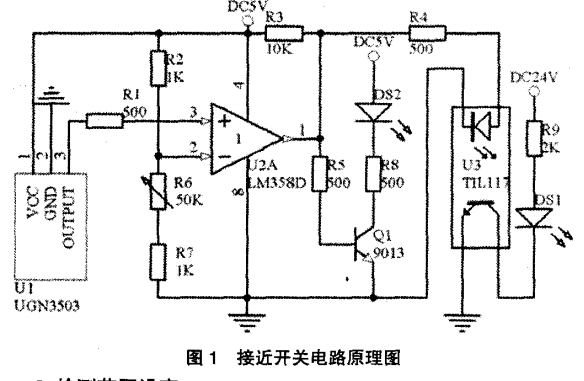

基于線性霍爾元件的檢測范圍可調接近開關電路原理圖如圖1所示。接近開關的測量敏感元件采用線性霍爾傳感器ME3503，運動副的運動部分帶動磁鋼運動，霍爾元件固定在運動副的固定部分。當移動輔助運動部件驅動磁鋼向霍爾元件移動時，它影響霍爾元件接收到的磁場的強度?；魻栐袘?yīng)磁鋼磁場強度的變化，并改變輸出引腳3的輸出電壓。用戶設置與接近開關的檢測范圍相對應的電壓閾值，并通過電壓比較器將其與霍爾元件的輸出電壓進行比較。當移動的輔助運動部件將磁鐵帶到ME3503時，ME3503輸出引腳的電壓輸出值增大，運算放大器的非逆變輸入端子的輸入電壓V+增大。當V+大于用戶設置的閾值V時，運算放大器輸出偏轉。，打開光電耦合器TILl17的發光二極管發光，使TILl17光電晶體管飽和，拉低fimi輸出點電位，并輸出有效信號。該系統采用運算放大器作為霍爾元件的輸出電壓和用戶設定的檢測范圍的開環比較，提高了檢測電路的輸入阻抗和系統的響應速度。OCL的輸出是通過將光耦與隨后的電路（如與市場上常用的接近開關的輸出相匹配的運動控制卡）隔離來實現的。
