TDK東電化HAL888可編程線性霍爾傳感器

HAL888是tdk東電化的可編程線性霍爾傳感器。 HAL888可以在線性和角度測量產品中滿足應用的要求，這些應用需要可編程性來補償系統公差。HAL888它是基于通用霍爾效應磁場具有線性輸出傳感器。 帶斬波偏移補償?shù)腍AL888溫度補償大廳板，A/D轉換器，數字信號處理，帶輸出驅動器的D/A轉換器，具有冗余和鎖定功能的EEPROM存儲器（用于校準數據），用于客戶的序列號，用于EEPROM編程的串行接口，以及所有引腳上的保護裝置。內部的數字信號處理是非常有用的，因?yàn)槟M偏置，溫度漂移和機械應力而不降低數字信號的質量。 HAL888可通過調制電源電壓進行編程。無需額外的編程引腳。易于編程，2點校準可以通過直接調節的輸入信號（例如，機械角度，距離或電流）的輸出電壓進行的。這提供了一種低成本的替代當前需要機械調整或調整所有應用程序的激光校準系統。此外，通過對霍爾傳感器具有靈敏度的一階和二階溫度影響系數數據進行學習編程，可以將霍爾IC的溫度補償適合于我們常見的磁性納米材料。微開可以使用PC和應用程序套件容易編程EEPROM存儲器和計算相應的傳感器特性。

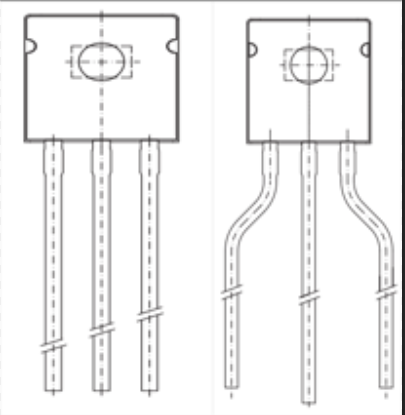

HAL888可編程線性霍爾傳感器專為惡劣工業和汽車級企業應用而設計，HAL888可以在-40°C至125°C的環境范圍內進行溫度控制，通?？梢允褂?V電源系統電壓管理工作。 HAL888用非常小的TO92UT-2跟TO92UT-1引線封裝。

HAL888主要應用

由于傳感器的通用編程特性

和低溫漂移，HAL888是最佳選擇

適用于以下應用的系統解決方案：

–非接觸式電位器

–旋轉位置測量

–線性運動測量

HAL888特征

–具有比例輸出和數字信號處理的可編程線性霍爾效應傳感器

– 12位模擬量輸出

–具有冗余和鎖定功能的非易失性存儲器（EEPROM）中的多種可編程磁特性

–帶10 k上拉和下拉電阻的開路（接地和電源斷線檢測），過壓和欠壓檢測

–為了對多個傳感器中的一個單獨的傳感器進行編程，使其平行于相同的電源電壓，可以通過輸出引腳進行選擇

–溫度特性可編程，以匹配常見的磁性材料

–可編程夾緊功能

–通過調制電源電壓進行編程

–在-40°C至140°C的結溫范圍內工作

–規范上可在4.5 V至5.5 V的電源電壓下工作，并且最高可運行8.5 V

–在高達1 kHz的靜態磁場和動態磁場下運行

–所有引腳均具有過壓和反向電壓保護

–短路保護推挽輸出

– EMC和ESD優化設計
