ALLEGRO型號A1321/A1322/A1323用于高溫操作的比例線性霍爾效應傳感器

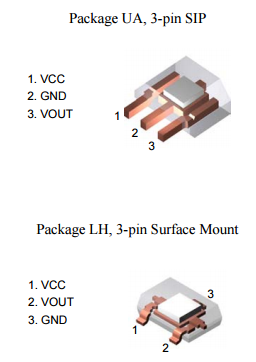

線性霍爾效應傳感器經過優化，靈敏且溫度穩定。這些比例霍爾效應傳感器提供的電壓輸出與外加磁場成正比。A1321/A1322/A1323靜態輸出電壓為電源電壓的50%，輸出靈敏度選項為2.5mV/G、3.125mV/G和5mV/G。A1321/A1322/A1323產品的功能非常適合在汽車和工業線性和旋轉位置傳感系統中發現的惡劣環境中使用。每個器件都有一個集成了霍爾元件的BiCMOS單片電路，改進的溫度補償電路以減少霍爾元件的固有靈敏度漂移，小信號高增益放大器以及軌到軌低阻抗輸出級。具有內部高頻時鐘的專有動態失調消除技術可減少通常由器件過模制，溫度依賴性和熱應力引起的殘留失調電壓。高頻時鐘允許更高的采樣率，從而產生更高的精度和更快的信號處理能力。該技術產生的器件具有非常穩定的靜態輸出電壓，不受機械應力的影響，在溫度循環后具有精確的可恢復性。在單個芯片上具有霍爾元件和放大器可以將通常與低電平模擬信號相關的許多問題減至最少。輸出精度是通過在制造過程中在線下進行的內部增益和失調調整來獲得的。A1321/A1322/A1323以3引腳單列直插式封裝（UA）和3引腳表面貼裝封裝（LH）提供。

A1321/A1322/A1323功能和優點

溫度穩定的靜態輸出電壓

溫度循環后精確的可恢復性

輸出電壓與磁通密度成正比

比例軌到軌輸出

靈敏度更高

4.5至5.5 V工作

抗機械應力

固態可靠性

強大的EMC保護

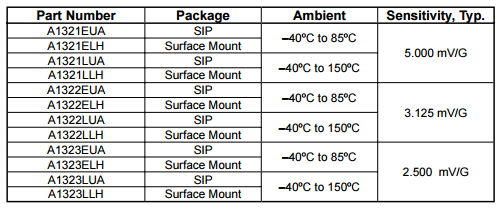

A1321/A1322/A1323型號

A1321EUA                         A1321LUA

A1322EUA                          A1322LUA

A1323EUA                          A1323LUA
