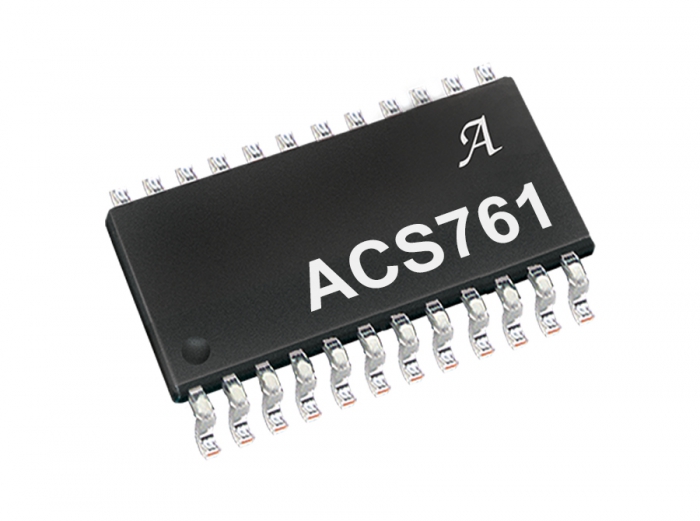

Allegro型號ACS761霍爾電流檢測IC

ACS761：基于12 V高端熱插拔霍爾效應的電流檢測IC

ACS761結合了Allegro霍爾效應電流檢測技術和熱插拔控制器，從而為12 V應用提供了更高效的集成控制器。通過省去分流電阻，可以減少電源路徑中的I2R損耗。當外部啟用的ACS761和電壓軌高于內部UVLO閾值時，內部電荷泵將驅動外部FET的柵極。當負載電壓達到目標值時，認為PGOOD較高。當檢測到故障時，門禁功能被禁用，同時警告應用程序已發生故障。ACS761中的集成保護包括三級故障保護，包括具有用戶可選延遲的電源故障，具有以下功能的過流故障閾值：用戶可選的延遲和短路保護，可在不到2 μs的時間內禁用柵極。這些故障通過“故障”引腳指示給主機系統，并在重新使能為高電平時清除。

ACS761主要特點

霍爾電流監控器—無需外部檢測電阻

PGOOD和PGOOD指示

與輸出電流成比例的模擬輸出電壓（針對增益和失調進行出廠微調）

外部高端FET柵極驅動器

240V * A電源故障保護，具有用戶可選的延遲

具有用戶可選延遲的過流故障保護

故障保護在2 μs的時間內將故障電源與輸出隔離

1.5mΩ內部導體電阻

低電平有效鎖存故障指示器輸出信號

用戶控制的軟啟動/熱插拔功能

邏輯使能輸入引腳

10.8至13.2 V，單電源供電

所有引腳均具有2 kV ESD保護

ACS761型號

ACS761ELFTR-20B-T
