Allegro型號ACS759過電流故障檢測線性電流傳感器IC

ACS759:熱增強、完全集成、基于霍爾效應的線性電流傳感器集成電路，具有100μω電流導體和3.3 V優化性能

Allegro型號ACS759系列電流傳感器IC為交流或直流電流傳感提供經濟、準確的解決方案。典型應用包括電機控制、負載檢測和管理、電源和DC-DC轉換器控制、逆變器控制和過電流故障檢測。該器件由精密、低偏移、線性霍爾電路和靠近芯片的銅導電路徑組成。流過銅傳導路徑的外加電流產生磁場，霍爾集成電路將磁場轉換成比例電壓。通過將磁信號接近霍爾傳感器來優化器件精度。低偏移，斬波穩定BiCMOS霍爾集成電路提供準確，成比例的輸出電壓，這是在工廠精確編程。Allegro專有的集成屏蔽技術對電流導體dV/dt和雜散場具有高抗擾度，確保高端高壓應用中的低輸出電壓紋波和低偏移漂移。此設備的輸出具有正斜率(%3EV抄送/2)。當增加的電流流過主銅傳導路徑（從端子4到端子5）時，此路徑用于電流采樣。導電路徑具有典型的100Ω內阻和低功耗。銅導體的厚度允許設備在高過電流條件下生存。導電路徑的端子與信號引線（插腳1至3）電隔離。這使得ACS759系列傳感器集成電路可以在需要電流隔離的應用中使用，而無需使用光隔離器或其他昂貴的隔離技術。

ACS759特點和優點

通過專有放大器和濾波器設計技術實現業界領先的噪聲性能

集成屏蔽大大降低了因高dV/dt信號導致的電流導體與芯片之間的電容耦合，并防止高端高壓應用中的失調漂移

通過增益和失調調整改善整個溫度范圍內的總輸出誤差

封裝尺寸小，易于安裝

單片霍爾集成電路實現高可靠性

超低功耗:100ω內部導體電阻

電流隔離可用于高壓系統中經濟的高端電流檢測

3.0至3.6伏，單電源供電

120千赫典型帶寬

響應階躍輸入電流的3 s輸出上升時間

輸出電壓與交流或DC電流成比例

工廠調整的精度

極其穩定的輸出失調電壓

幾乎為零的磁滯

ACS759型號

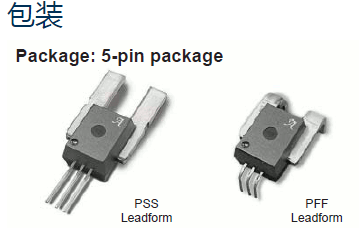

ACS759ECB-200B-PFF-T              ACS759ECB-200B-PSS-T              ASEK759ECB-200B-T

ACS759KCB-150B-PFF-T              ACS759KCB-150B-PSS-T              ASEK759KCB-150B-T

ACS759LCB-050B-PFF-T              ASEK759LCB-050B-T              ASEK759LCB-100B-T

ACS759LCB-100B-PFF-T
