ALLEGRO型號acs756電機控制霍爾電流傳感器ic

ACS756:全集成、基于霍爾效應的線性電流傳感器ic集成電路,具有3kVrms電壓隔離和低電阻電流導體。

Allegro的acs756系列電流傳感器IC為工業、汽車、商業和通信系統中的交流或直流電流傳感提供了經濟、準確的解決方案。此設備包允許客戶輕松實現。典型應用包括電機控制、負載檢測和管理、電源和過電流故障保護。該器件由精密,低偏移的線性霍爾傳感器電路組成,并在芯片附近設有銅傳導路徑。流經銅傳導路徑的外加電流將產生磁場,該磁場由集成霍爾集成電路感知并轉換為比例電壓。通過磁信號與霍爾傳感器的緊密接近來優化設備精度。低失調,斬波穩定的BiCMOS霍爾IC可提供精確的比例電壓,該電壓已在工廠進行了編程以確保準確性。當增加的電流流過初級銅傳導路徑(從端子4到端子5)時,該器件的輸出具有正斜率(> VCC / 2),這是用于電流檢測的路徑。ACS756導電路徑的內部電阻典型值為130 μΩ,功耗低。銅導體的厚度允許器件在高達5倍的過電流條件下存活。導電路徑的端子與傳感器引線(插腳1至3)電隔離。ACS756電流傳感器可用在電流隔離的應用,而且可以不使用光隔離器或其他昂貴的隔離技術。

ACS756主要特點

通過專有的放大器和濾波器設計技術,行業領先的噪聲性能

TA = 25°C時的總輸出誤差為0.8%

體積小巧,易于安裝

單片霍爾IC具有高可靠性

超低功耗:內部導體電阻130 μΩ

引腳1-3至引腳4-5的最低隔離電壓為3 kVRMS

3.0至5.0 V,單電源供電

響應階躍輸入電流,輸出上升時間為3μs

20或40 mV / A輸出靈敏度

輸出電壓與交流或直流電流成正比

出廠時已調整精度

極穩定的輸出失調電壓

磁滯幾乎為零

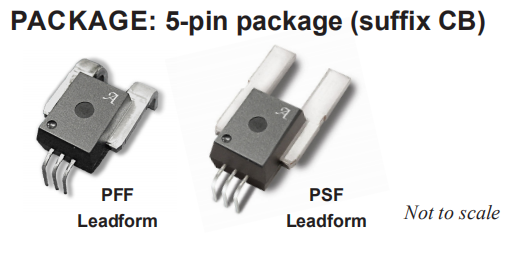

acs756型號

ACS756SCB-050B-PFF-T

ACS756SCB-100B-PFF-T

ACS756KCB-050B-PFF-T
