臺灣MST美加電子科技MH284智能風扇電機控制單極性霍爾元件

霍爾效應智能風扇電機控制器

MH284為具有兩個單極性線圈繞組的3線風扇提供了單芯片解決方案。該芯片包含霍爾效應傳感器，動態失調校正，功率驅動器和一對互補的漏極開路輸出（DO，DOB）。輸出驅動器引腳受到充分的保護，以防止開關瞬變。當磁通密度（B）大于工作點（Bop）時，DO將打開（低），而DOB將關閉（高）。每個輸出被鎖存，直到B低于釋放點（Brp），然后DO，DOB轉換每個狀態。對于DC風扇應用，有時需要測試電源反向連接條件。內部二極管僅保護芯片側，而不能保護線圈側。如有必要，可添加一個外部二極管來阻止來自線圈側的反向電流。MH284KVK的額定工作溫度范圍為K溫度范圍–40°C至125°C。 MH284EVK的額定工作溫度為E溫度范圍–40°C至85°C。該套件可提供針對大多數應用的磁優化解決方案。封裝VK是用于通孔安裝的四引腳超小型SIP。還集成了熱關機功能，以提供更好的保護。軟件包類型為無鹵素版本，已通過第三方實驗室的驗證。

MH284特點和優點

單芯片霍爾傳感器解決方案

高靈敏度霍爾傳感器

鎖定轉子停機和自動重啟

省電的CMOS和功率MOSFET。

內置齊納二極管保護輸出

2.5V至20V工作電壓

峰值電流高達1200mA

熱關斷

符合RoHS標準2011/65 / EU和無鹵素

MH284應用領域

雙線圈無刷直流電動機

雙線圈無刷直流風扇

革命計數

速度測量

MH284型號

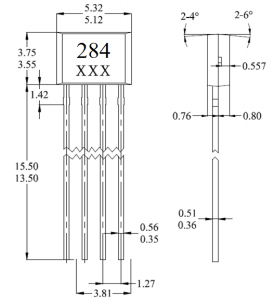

MH284KVK           型號解釋K(-40℃ to + 125℃) VK (4-pin TO-92S)

MH284EVK           型號解釋E (-40℃ to + 85℃) VK (4-pin TO-92S)
