megntek麥歌恩微電子MT4106-EN接近開關單極霍爾元件

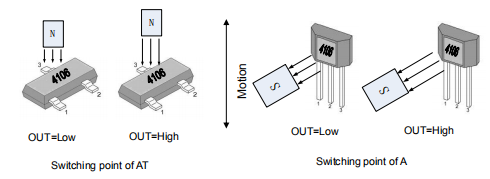

MT4106-EN是采用BCD技術生產的單極型霍爾效應傳感器IC系列，具有高性能和高可靠性。該集成電路內部包括一個電壓調節器，用于可在2.8V至24V的電源電壓下運行，一個小信號放大器，具有動態失調消除功能的霍爾傳感器，一個施密特觸發器和一個具有過流保護功能的開漏輸出。它具有溫度補償技術，可使磁開關點在很寬的溫度范圍內保持穩定。其他關鍵功能，例如反向電源電壓保護，輸出過電流超過±5.5KV（HBM）的保護和ESD電平使該IC非常堅固且具有容錯能力，這在要求苛刻的應用環境（例如汽車）中至關重要。其極低的工作電源電壓2.8V也使與電源引腳串聯的外部電阻成為可能，從而為來自電源的高電壓瞬變提供了更大的保護。當磁通密度（B）大于工作點（BOP）時，輸出打開（Low）。輸出保持穩定，直到磁通密度（B）小于釋放點（BRP）為止，在該點它關閉（高）

MT4106-EN特點和優點

BCD技術

電磁開關類型：單極

寬工作電壓范圍：電源電壓2.8?24V

額定工作溫度范圍：-40℃?150℃

高磁敏度

BOP = 140高斯，BRP = 110高斯（典型）

高ESD等級

反向電源保護

過流保護

符合RoHS

2011/65 / EU

MT4106-EN應用領域

家用電器，工業

位置檢測

接近開關

MT4106-EN零件編號說明

MT4106A-ZH扁平TO-92包裝，大包裝（1000個/袋）

MT4106AT-ZH SOT-23包裝，卷帶包裝（3000個/袋）
