NICERA尼塞拉NHE528F無觸點開關國產霍爾元件

產品用途：微型直流無刷電機、電流傳感器、無觸點開關、位置控制和轉速檢測

NHE528F絕對最大定額

最大控制電流：40℃定電流驅動時 20mA

動作環境溫度：-4 0～＋110 ℃

保存環境溫度：-４０～＋125℃

NHE528F電氣特性

霍爾輸出電壓測量條件 Vc=1V, B=500G 最小168mV最大428mV

不平衡電壓測量條件 Vc=1V, B=0G 最小-7mV最大+7mV

輸入電阻測量條件 I=1mA, B=0G 最小240Ω 最大550Ω

輸出電阻測量條件  I=1mA,B=0G 最小240Ω 最大550Ω

輸出電壓的溫度系數測量條件 20℃基準 0～40℃間的平均B=500G Ic=5mA 標準－1.8 %/℃

輸入電阻的溫度系數測量條件 20℃基準0～40℃間的平均B=0G Ic=0.1mA 標準－1.8 %/℃

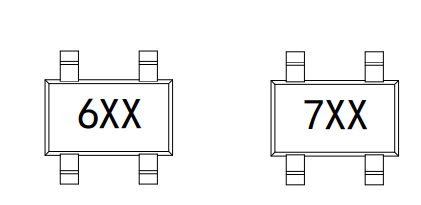

霍爾輸出電壓等級分類及印刷表示霍爾輸出電壓等級分類

NHE528F-HF-4輸出電壓 VH(mV)168~204

NHE528F-HF-5輸出電壓VH(mV)196~236

NHE528F-HF-6輸出電壓VH(mV)228~274

NHE528F-HF-7輸出電壓VH(mV)266~320

NHE528F-HF-8輸出電壓VH(mV)310~370

NHE528F-HF-9輸出電壓VH(mV)360~428

NHE528F-HF型號

NHE528F-HF-4                         NHE528F-HF-5                         NHE528F-HF-6

NHE528F-HF-7                         NHE528F-HF-8                         NHE528F-HF-9
