megntek麥歌恩微電子MT3401電動工具鎖存霍爾元件

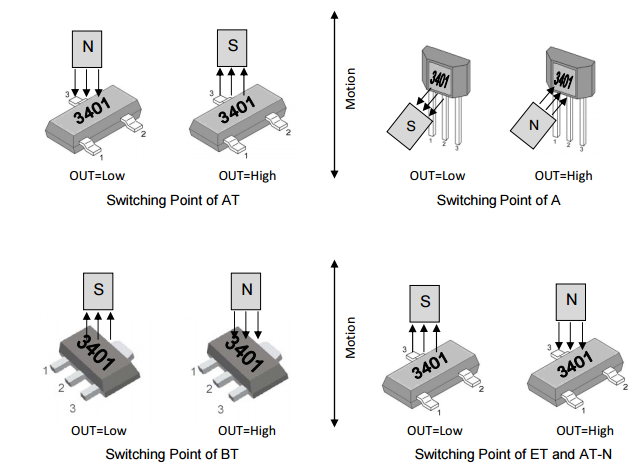

采用BiCMOS技術生產的MT3401系列。霍爾集成電路包括片上霍爾電壓發生器、可在3.0-18V電源電壓下工作的電壓調節器、溫度補償電路、小信號放大器、帶有動態偏移消除系統的霍爾傳感器、施密特觸發器和漏極開路輸出。 它還在輸出和反向電源保護中包括一個鉗位二極管，從而增強了霍爾IC的魯棒性。 它們旨在應對交替的北極和南極。 當磁通密度（B）大于工作點（BOP）時，輸出將打開（Low），保持輸出，直到磁通密度（B）低于釋放點（BRP），然后轉向 MT3401系列可為客戶提供各種封裝：用于表面安裝的SOT-23 / SOT-89B和用于通孔安裝的扁平TO-92。所有包裝均符合RoHS標準。

MT3401特點和優點

BiCMOS技術

磁性類型：閂鎖

寬工作電壓范圍：電源電壓3.0?18V

額定工作溫度范圍：–40?150

高磁℃靈敏度℃

BOP = 20Gauss，BRP = -20Gauss（典型值）

內置鉗位二極管的輸出嵌入式溫度過高保護

反向電源保護

符合RoHS

2011/65 / EU

MT3401應用領域

汽車，家電，工業

直流風扇，電動工具

磁性編碼器

水流量傳感器

MT3401零件編號說明

MT3401A扁平TO-92包裝，大包裝（1000個/袋）

MT3401A-T扁平TO-92封裝，徑向引線，散裝pac kaging（1000個/袋）

MT3401AT SOT-23封裝，卷帶包裝（3000pcs / bag）

MT3401AT-N SOT-23封裝，卷帶包裝（3000pcs / bag）

MT3401BT SOT-89B包裝，卷帶包裝（1000個/袋）

MT3401ET SOT-23（薄型）封裝，卷帶包裝（3000pcs /袋）
