megntek麥歌恩微電子MT3602是基于霍爾效應的齒輪齒傳感器IC，用于汽車凸輪軸傳感應用。 MT3602與偏置磁體一起使用，其南極面向IC的背面（未標記的一面）。 該芯片集成了一個霍爾效應板，一個具有自校準技術的A / D轉換器以調節氣隙變化的內部增益，一個數字采樣保持電路，一個施密特觸發器和一個具有短輸出的開漏輸出 -電路保護。 隨著齒輪齒的旋轉，切屑感應到磁通密度的增加和減少。 當磁通密度增加超過預定義的磁滯水平（BHYST）時，輸出打開（BOP）。 當磁通密度下降超過磁滯水平（BHYST）時，輸出關閉（BRP）。MT3602非常適合用于檢測齒輪齒應用中的速度，位置和方向。 特別適用于需要精確占空比和精確邊緣檢測的應用，例如汽車凸輪軸傳感。

特征

符合AEC-Q100汽車標準

自調磁范圍

高速運轉頻率

零速檢測

無需擔心旋轉方向

短路保護

符合RoHs的2011/65 / EU

應用：

凸輪軸感應

齒輪齒感應

零件編號說明

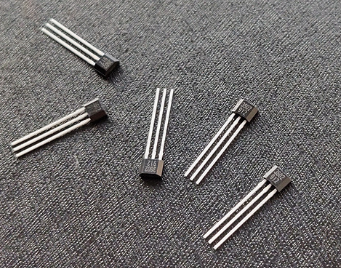

MT3602A扁平TO-92包裝，散裝（1000個/袋）

MT3602采用3引腳扁平TO-92封裝，不含鉛（100％啞光鍍錫引線框）
