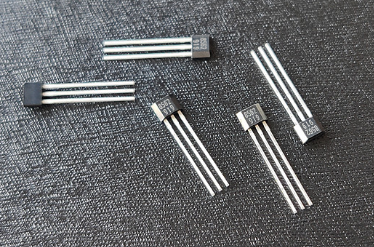

megntek麥歌恩微電子MT8562咖啡機雙極鎖存霍爾元件

咖啡機中的霍爾元件主要起到了對其工作狀態進行檢測后得出流量多少的作用這款megntek麥歌恩微電子MT8562非常適用于咖啡機當中，當水流通過渦輪后,推動磁性轉子旋轉,產生不同磁極的旋轉磁場霍爾感應到該磁場后,輸出高低脈沖電平。高低脈沖頻率與轉子的轉速成正比,轉子的轉速與水流量成正比,從而檢測水流量。當磁鐵靠近霍爾時,輸出低電平,系統得到指示,開始運行工作：反之輸出高電平,產品待機不工作.

megntek麥歌恩微電子MT8562由BCD技術生產，具有高性能和高可靠性。 霍爾IC內部包括一個片上霍爾電壓發生器，一個可在3.0V至24V的電源電壓下運行的穩壓器，溫度補償電路，小信號放大器，具有動態失調消除系統的霍爾IC，施密特觸發器和開漏輸出 。 它還在輸出端包括一個鉗位二極管，反向電源保護增強了霍爾IC的堅固性。 當磁通密度（B）大于工作點（BOP）時，輸出打開（Low）。 輸出保持穩定，直到磁通密度（B）小于釋放點（BRP）為止，在該點它關閉（High）。 MT856X系列為客戶提供了多種封裝：用于表面安裝的SOT-23 / SOT-23（薄型）和用于通孔安裝的扁平TO-92。 所有包裝均符合RoHS。

MT8562特征

? BCD技術

?閂鎖開關

? 3.0?24V Vcc工作范圍

? -40℃?150℃工作溫度

?包裝選項：扁平TO-92，SOT-23，SOT-23（薄型）

?磁靈敏度選項：MT8562（BOP = 20Gs，BRP = -20Gs）

?開漏輸出

? -16V反向電源保護

?輸出限制電流保護

?符合RoHS：（EU）2015/863

MT8562應用領域

?工業家用電器

?位置檢測

?磁性編碼器

?接近開關

?咖啡機

MT8562零件號描述

MT856XA Flat TO-92，散裝包裝（1000個/袋）

MT856XAT SOT-23，卷帶式（3000pcs / bag）

MT856XET SOT-23（薄型），卷帶（3000pcs / bag）
