megntek麥歌恩微電子MT8111霍爾元件開關
megntek麥歌恩微電子MT8111由BCD技術生產,具有高性能和高可靠性?;魻朓C內部包括一個片上霍爾電壓發生器,一個可在2.8V至24V的電源電壓下工作的穩壓器,一個小信號放大器,具有動態失調消除功能的霍爾傳感器,一個施密特觸發器和一個具有過流保護。它具有溫度補償技術,可使磁開關點在很寬的溫度范圍內保持穩定。反向電源電壓保護,輸出過流保護和超過±5.5KV(HBM)的ESD電平之類的其他關鍵特性使該IC非常堅固且具有容錯能力,這在諸如汽車等苛刻的應用環境中至關重要。其極低的工作電源電壓2.8V也使與電源引腳串聯的外部電阻成為可能,從而為來自電源的高電壓瞬變提供了更大的保護。當磁通密度(B)大于工作點(BOP)時,輸出打開(Low)。輸出保持穩定,直到磁通密度(B)小于釋放點(BRP)為止,在該點它關閉(High)。
特征
? BCD技術
?單極開關
? 2.8?24V工作Vcc范圍
? -40℃?150℃工作溫度
?包裝選項:

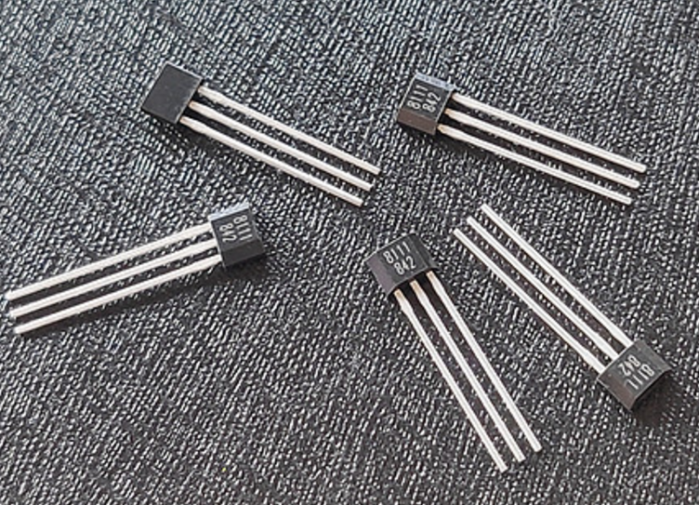

平TO-92
SOT-23
SOT-23(薄輪廓)
?磁靈敏度選件:
BOP = 110Gs,BRP = 80Gs
?開漏輸出
? -27V反向電源保護
?輸出限制電流保護
?符合RoHS:(EU)2015/863
應用領域
?家用電器
?工業
?位置檢測
?接近開關
零件號描述
MT8111A扁平TO-92,散裝包裝(1000個/袋)
MT8111AT SOT-23,卷帶式(3000個/袋)
MT8111ET SOT-23(薄型),卷帶式(3000個/袋)
參數 | MT8111 |
---|---|
Bop (25℃) | 110 Gs |
Brp (25℃) | 80 Gs |
Bhyst (25℃) | 30 Gs |
目標應用 | 汽車, 工業 |
封裝形式 | SOT-23, Small SOT-23, Flat TO-92 |
