melexis邁來芯MLX903633D游戲桿位置傳感器霍爾元件

melexis邁來芯MLX90363是采用Tria?is?Hall技術的單片式磁傳感器IC。傳統的平面霍爾技術僅對正交于IC表面施加的通量密度敏感。 Tria?is?霍爾傳感器對平行于IC表面施加的磁通密度也很敏感。這是通過集成磁集中器（IMC）來獲得的，該集成器沉積在CMOS芯片上。 MLX90363對施加到IC的三種磁通密度（BX，BY和BZ）敏感。這使MLX90363可以感應在其周圍移動的任何磁體，并通過適當?shù)男盘柼幚韺ζ湮恢眠M行解碼。通過其串行接口，MLX90363可以傳輸數字輸出（SP –每幀64位）。 MLX90363適用于嵌入式位置傳感器應用（相對于獨立的“遠程”傳感器），其輸出直接提供給靠近磁力計IC MLX90363（從站）的微控制器（主站）。 SPI協議證實了這一意圖。 MLX90363使用全雙工SPI協議，因此需要單獨的SPI信號線：MOSI，MISO，/ SS和SCLK。

特點和優點

Tria?is?磁力計（BX，BY，BZ）

片上信號處理可實現強大的位置感測

高速串行接口（與SPI兼容–全雙工）

增強的自我診斷功能

兼容5V和3V3應用

14位輸出分辨率

48位ID號

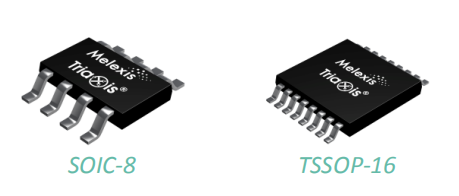

單芯片–符合RoHS的SOIC-8封裝

雙芯片（完全冗余）–符合RoHS的TSSOP-16封裝

應用領域

絕對無接觸位置傳感器

方向盤位置傳感器

3D游戲桿位置傳感器

型號

MLX90363LDC-ABB-000-SP-ND                  MLX90363KDC-ABB-000-TU-ND

MLX90363KGO-ABB-000-TU-ND                 MLX90363KDC-ABB-000-RETR-ND

MLX90363KDC-ABB-000-RECT-ND              MLX90363KDC-ABB-000-REDKR-ND

MLX90363KGO-ABB-000-RETR-ND              MLX90363KGO-ABB-000-RECT-ND

MLX90363KGO-ABB-000-REDKR-ND            MLX90363EDC-ABB-000-SP-ND

MLX90363EDC-ABB-000-TU-ND                 MLX90363EGO-ABB-000-SP-ND

MLX90363EDC-ABB-000-RE-ND                 MLX90363KDC-ABB-000-SP-ND

MLX90363EGO-ABB-000-RE-ND                 MLX90363EGO-ABB-000-TU-ND

MLX90363KGO-ABB-000-SP-ND                 MLX90363LGO-ABB-000-SP-ND
