Melexis邁來芯MLX92251是采用混合信號CMOS技術設計的第二代霍爾效應雙鎖存器。該器件在單個封裝中集成了一個穩壓器，兩個帶有高級失調消除系統的霍爾傳感器和兩個開漏輸出驅動器。兩個霍爾板集成在同一塊硅片上，因此利用晶圓制造工藝的高精度來確保傳感元件之間的固定間距為1.45mm。第一個霍爾板信號用于提供速度信號輸出。然后在內部處理第一霍爾板信號和第二霍爾板信號兩者的組合，以直接傳送方向信號輸出。 MLX92251共享基于MLX922xx的平臺，在電氣規格，磁性規格和保護等級方面都是高性能的代名詞。具有閉鎖磁特性，速度（SP）輸出分別通過面向包裝頂部的足夠強的南極或北極變低或變高。消除磁場時，設備保持其先前狀態。

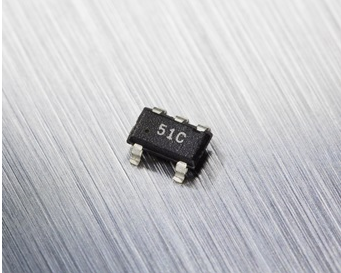

由于兩個霍爾傳感器上的特定磁脈沖序列的緣故，方向（DIR）輸出根據所施加磁場的運動方向被鎖定為低或高狀態。 MLX92251采用綠色兼容的5引腳薄型小尺寸晶體管（TSOT）進行表面貼裝工藝。

特點和優點

?工作電壓從2.7V到24V

?兩個集成式方向指示板

偵測

?鎖存磁特性

?速度和方向漏極開路輸出

?方向輸出更新了先前的速度

輸出量

?出色的溫度穩定性

?反向電源電壓保護

?輸出電流限制和自動關斷

?欠壓鎖定保護

應用領域

?具有防夾功能的Windows提升器

?轉速和方向檢測

?線速度和方向檢測

?角度位置檢測

?具有防夾功能的電源盒

型號

MLX92251LSE-ABA-000-RE-ND       MLX92251LSE-AAA-000-SP-ND

MLX92251LSE-ABA-000-SP-ND
