Melexis邁來芯US1883霍爾效應鎖存磁性傳感器ic元件

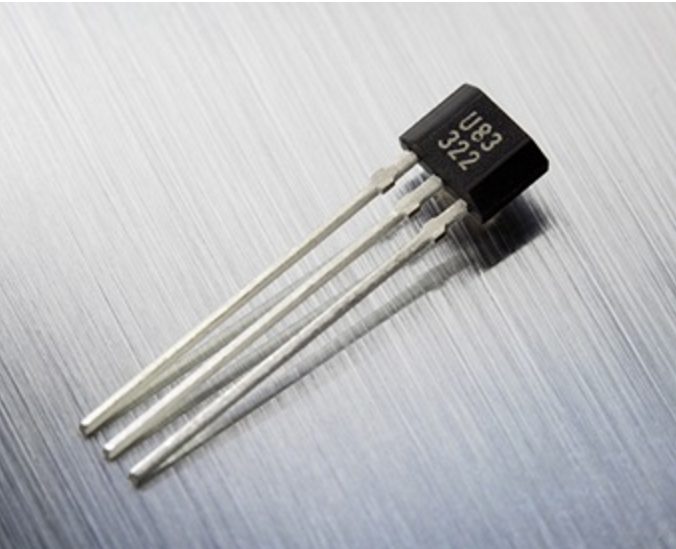

Melexis邁來芯US1883是采用混合信號CMOS技術設計的霍爾效應鎖存器。 該器件在單個封裝中集成了穩壓器，具有動態失調消除系統的霍爾傳感器，施密特觸發器和漏極開路輸出驅動器。 由于其寬的工作電壓范圍和高溫等級，它非常適合用于汽車，工業和消費類應用。 該設備以塑料單列直插式（TO-92扁平）形式提供，用于通孔安裝，符合RoHS要求。

Melexis US1883基于混合信號CMOS技術，是一種具有中等磁靈敏度的霍爾效應器件。該多功能閂鎖適合大多數應用需求。斬波穩定放大器采用開關電容器技術來抑制通常在霍爾傳感器和放大器中觀察到的失調。 CMOS技術使這種先進技術成為可能，并且與雙極技術相比，有助于減小芯片尺寸并降低電流消耗。較小的芯片尺寸也是最小化物理應力影響的重要因素，這種結合可產生更穩定的磁特性并實現更快，更精確的設計。 根據“ L”規范，從3.5V到24V的寬工作電壓，低電流消耗和高工作溫度范圍使該器件適用于汽車，工業和消費類應用。輸出信號為漏極開路型。通過使用上拉，此類輸出可實現與TTL或CMOS邏輯的簡單連接 電阻連接在上拉電壓和器件輸出之間。

US1883特點和優點

3.5V至24V的寬工作電壓范圍

中磁靈敏度–多功能

CMOS技術

斬波穩定放大器級

低電流消耗

開漏輸出

Flat TO-92 3L（符合RoHS）

US1883應用領域

汽車，消費和工業

固態開關

無刷直流電動機換向

速度檢測

線性位置檢測

角度位置檢測

接近檢測

US1883型號

US1883LUA-AAA-000-BU-ND     US1883LUA-AAA-000-SP-ND
