melexis邁來芯MLX92242兩線式可編程霍爾效應鎖存開關傳感器IC芯片元件

Melexis邁來芯MLX92242基于最新的Melexis霍爾效應開關，采用混合信號亞微米CMOS技術設計。該器件在單個封裝中集成了穩壓器，具有高級失調消除系統的霍爾傳感器以及配置有電流吸收器的輸出驅動器和集成電容器。通過使用Melexis IMC技術，可以使用橫向感應選項。

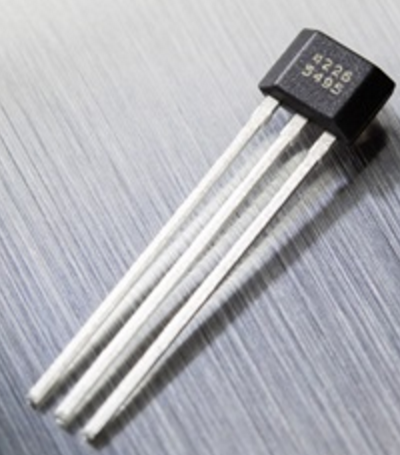

基于經過驗證的使用平臺，磁芯正在使用一種改進的失調消除系統，從而可以更快，更準確地進行處理，同時對溫度不敏感且不受應力影響。另外，實現了可預編程的溫度系數，以補償某些類型的磁體隨溫度升高而變?nèi)醯淖匀恍袨?。隨附的穩壓器在2.7V至24V的電壓范圍內工作，因此涵蓋了廣泛的應用范圍。借助內置的反向電壓保護，不需要在電源線上使用串聯電阻或二極管，因此，即使是遠程傳感器，也可以指定低至2.7V的低壓運行，同時具有反向電壓容忍能力。如果在工作期間跌落到最小電源電壓以下，欠壓鎖定保護將自動凍結設備，防止電干擾影響磁測量電路。因此，僅根據正確和準確的磁測量結果更新輸出電流狀態。兩線式接口不僅可以節省一根線，還可以實現診斷功能，如反極性連接和故障檢測。如果結溫升高到異常高的閾值以上，則片上熱保護也會關閉輸出。一旦溫度降至安全值以下，它將自動恢復。 MLX92242提供綠色和RoHS兼容的塑料單列直插式（TO-92扁平），用于通孔安裝；或者無PCB設計，帶有集成電容器；或3引腳薄型小尺寸晶體管（TSOT），用于表面安裝處理。

MLX92242特點和優點

寬工作電壓范圍：2.7V至24V

通過對所有傳感器功能進行重新編程，可最大程度地提高應用程序的靈活性

通過應用模塊中的VDD引腳進行客戶線下編程，以優化系統設計

通過IMC技術進行橫向感應

可編程磁閂鎖/開關范圍廣

可編程磁滯，有源極，輸出極性

可編程的永磁體溫度系數補償-從0到-2000ppm / oC

集成的自我診斷功能可激活專用的安全模式

反向電源電壓保護

欠壓鎖定保護

熱保護

用于無PCB設計的集成電容器

硬件組件已通過ISO26262-8：13認證，可用于安全關鍵系統

MLX92242應用實例

汽車，消費和工業

刮水器馬達

剎車燈開關

窗戶升降器

門鎖

安全帶扣

座椅定位

天窗/尾門開啟器傳輸應用

電動助力轉向

速度感應（摩托車）

MLX92242型號

MLX92242LUA-AAA-000-BU-ND       MLX92242LUA-AAA-100-BU-ND

MLX92242LUA-AAA-000-SP-ND       MLX92242LUA-AAA-100-SP-ND

MLX92242LSE-AAA-000-RE-ND       MLX92242LSE-AAA-000-SP-ND
