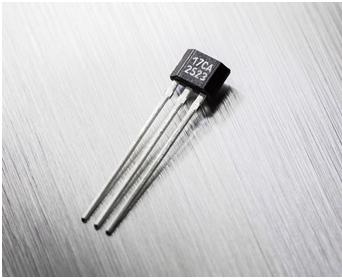

MLX90217邁來芯melexis旋轉位置齒輪霍爾HALL效應傳感器ic元件

melexis邁來芯MLX90217是一款自調節數字輸出旋轉位置齒輪齒傳感器，設計用于汽車凸輪軸傳感和其他轉速傳感應用。它設計用于與朝向IC背面（未標記）的南偏磁磁鐵一起使用。該器件具有受短路保護的集電極開路輸出。Mlx90217是一個具有片上10位a/D轉換器和數字采樣保持電路邏輯的復雜集成電路。單獨的4位A/D轉換器提供固定的滯后。mlx90217無斬波延遲。mlx90217使用單一霍爾板，以避免旋轉對準問題。偏置磁體的范圍為50至400mT。當對信號進行采樣時，邏輯將識別出磁通密度的增加或減少。磁通量達到峰值并減小等于磁滯的量后，輸出將打開（BOP）。同樣，在磁通量達到最小值之后，輸出將關閉（BRP），并且增加量等于磁滯。

MLX90217型號有MLX90217LUA-CCA-000-SP-ND,MLX90217LUA-CCA-000-BU-ND,MLX90217LUA-CAA-000-BA,MLX90217LUA-CAA-000-SP,MLX90217LUA-CCA-000-BU,MLX90217LUA-CAA-000-BU

MLX90217型號解釋

溫度代號:L表示溫度范圍-40°C至150°C

包裹編碼:UA為UA包裹

選擇碼:AAA-xxx:模具版本

xxx - 000:標準版

包裝形式:BU散裝

排序的例子:MLX90217LUA-CCA-000-BU

MLX90217特點和優點

齒輪齒傳感器

零速檢測

對方向不敏感

短路保護

自調磁范圍

片內10位A / D轉換器

高速運轉

無斬波器延遲

MLX90217應用領域

齒輪齒傳感器

速度感應器

凸輪軸傳感器

方向檢測*

MLX90217應用筆記

最大動態范圍為500 mT，磁滯固定在5.0 mT。當磁路在芯片上提供峰值磁通時，在接近500 mT線性范圍的高端時，可以獲得最佳角度精度。推薦使用外部組件進行EMC保護。下面的頁面顯示了兩種可能性。通常情況下，南極朝向設備的無商標一側。北極將使用于工廠測試的測試序列成為可能。輸出在上電(輸出驅動關閉)時復位到高狀態，無論該字段是什么。只有在檢測到第一個min后，輸出才會改變。reset狀態不包含有關該字段的信息。如果芯片供給緩慢上升，則復位狀態不穩定。這是在0場觀察到的，但對于小場和大場應該是一樣的。

在模塊組裝后，通常需要調整齒輪齒傳感器，以使磁鐵與差動霍爾板對齊或以齒定向。然而，MLX90217是“自調整”的反偏壓通量的廣泛范圍，消除了任何微調的應用程序。磁鐵可以用氰基丙烯酸酯粘合劑或合適的環氧樹脂粘在IC的背面(無商標的一面)

mlx90217低成本替代產品ME90217
