Diodes美臺AH3391Q高電壓低靈敏度汽車霍爾效應單極開關

Diodes美臺AH3391Q是AECQ100認證的高電壓低靈敏度霍爾效應單極開關IC，設計用于汽車應用中的位置和接近感測，例如座椅和安全帶帶扣，轉向鎖定/固定，變速桿，變速器執行器和變速箱位置，HVAC壓縮，雨刮器為了支持各種苛刻的應用，該設計已經過優化，可以在3.0V至28V的電源范圍內工作。憑借斬波穩定的架構和內部帶隙調節器為內部電路提供溫度補償電源，AH3391Q在整個工作范圍內提供了可靠的解決方案。為了增強耐用性和保護性，該器件具有反向阻斷二極管，電源上帶有齊納鉗位。輸出具有過電流限制和齊納鉗位。單漏極開路輸出可通過足夠強度的南極接通。當垂直于包裝的磁通密度（B）大于工作點（BOP）時，輸出將打開（拉低）并保持開啟狀態，直到磁通密度B低于釋放點（BRP）。對于北極磁場或無磁場，輸出保持關閉狀態。

特征

?單極運行

?中等靈敏度：BOP和BRP典型值為275G和250G

?單漏極開路輸出，具有過流限制

?3.0V至28V工作電壓范圍

?斬波穩定設計提供

o出色的溫度穩定性

o最小開關點漂移

o增強抗壓力能力

?良好的抗射頻干擾能力

?反向阻擋二極管

?電源和輸出引腳上的齊納鉗位

?-40?C至+150?C的工作溫度

?ESD：HBM> 8kV，CDM：> 2kV

?AECQ100等級0合格

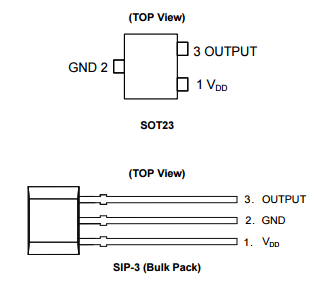

?行業標準SOT23和SIP-3（彈藥包），SIP-3（散裝）

包裝）套餐

?完全無鉛且完全符合RoHS（注釋1和2）

?無鹵素和銻。 “綠色”設備（注3）

應用領域

?汽車應用中的位置和接近感應

?座位位置

?安全帶扣

?轉向鎖/固定

? 變速桿

?HVAC壓縮

?傳動執行器

?變速箱檔位

?雨刮器

?天窗和窗戶

?門/行李箱關閉

?門鎖

?無觸點開關
