Diodes美臺AH1809低靈敏度微功率全極霍爾效應開關

Diodes美臺AH1809是一款低靈敏度，微功耗全極性霍爾效應開關IC，設計用于電池供電的消費者到工業設備，例如智能電表?；趦蓚€(gè)敏感的霍爾效應板和穩定的斬波器架構，AH1809在整個工作范圍內提供了可靠的解決方案。為了支持便攜式和電池供電的設備，該設計已經過優化，可以在2.5V至5.5V的電源范圍內工作，在3V的電源下僅消耗24uW。為了最大程度地減少PCB空間，AH1809還采用小尺寸薄型封裝。單個漏極開路輸出可以用強度足夠的北極或南極接通。當垂直于封裝的磁通密度（B）大于工作點（Bop）時，輸出將打開（脈沖溫度低）。當B低于釋放點（Brp）時，輸出關閉。沒有磁場時，輸出將保持關閉狀態。 AH1809采用小型薄型SOT553，行業標準SC59和SIP-3封裝。

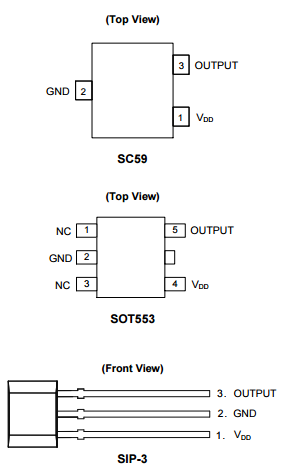

型號AH1809-W-7封裝SC59

型號AH1809-Z-7封裝SOT553

型號AH1809-P-B封裝SIP-3L

型號AH1809-P-A封裝SIP-3L

應用

?智能電表

?防拆保護開關

 ?電平檢測

 ?門，蓋和托盤位置檢測開關

 ?開/關非接觸式開關

特征

?全極（北極或南極）操作

?低靈敏度

?單開漏輸出

?微優勢操作

?2.5V至5.5V工作范圍

?斬波穩定設計提供

出色的溫度穩定性

最小開關點漂移

增強抗壓力能力

?良好的抗射頻干擾能力

?-40°C至+ 125°C的工作溫度

?高ESD

?小型薄型SOT553和行業標準SC59和

SIP-3L封裝

?完全無鉛且完全符合RoHS（注釋1和2）

?無鹵素和銻。“綠色”設備（注3）

產品參數

符合AECQ10x要求

符合汽車標準的PPAP編號

＃輸出1

輸出類型開漏

主動高或低低

靈敏度低

工作電壓2.5至5.5 V

平均電源電流8 μA

最小工作點±Bop（Guass）90

典型工作點±Bop（Guass）130

最大工作點±Bop（Guass）185

最小釋放點±Brp（Guass）80

典型釋放點±Brp（Guass）115

最大釋放點±Brp（Guass）170

工作環境溫度范圍-40至125°C
