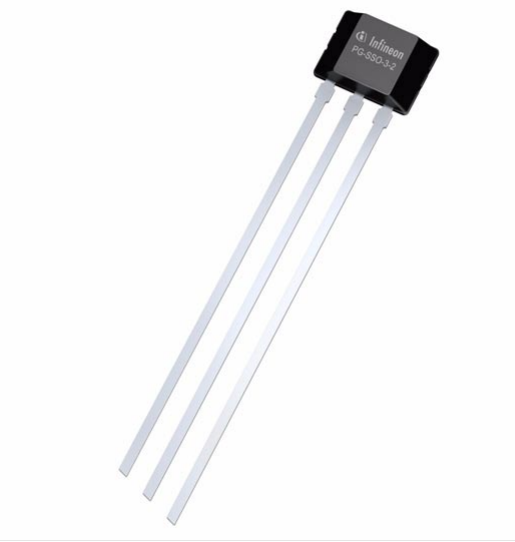

infineon英飛凌TLE4961-3L
infineon英飛凌TLE4961-3L 是集成霍爾效應鎖存器，專門針對高精度應用設計，具有優秀的電源電壓能力、工作溫度范圍和磁性閾值溫度穩定性。
infineon英飛凌TLE4961-3L霍爾開關的目標應用是需要工作溫度范圍為-40°C至170°C的高精度霍爾開關的所有應用。 其出色的電源電壓范圍為3.0 V至32 V，具有過壓能力（例如負載突降），最高可達42 V，而無需外部電阻，使其非常適合汽車和工業應用。 作為鎖存器的磁性能和典型的±7.5 mT的開關閾值使該器件特別適合與極輪一起用于索引計數應用，例如 電源關閉和車窗升降器。

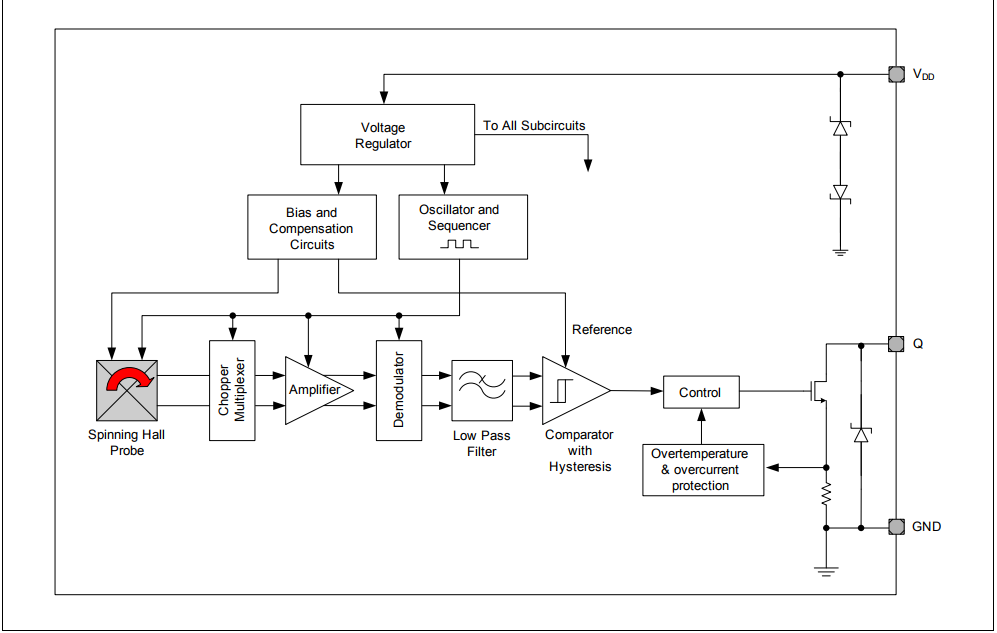

斬波后的霍爾IC開關包括霍爾探頭，偏置發生器，補償電路，振蕩器和輸出晶體管。 偏置發生器為霍爾探頭和有源電路提供電流。 補償電路可穩定溫度行為并減少技術變化的影響。 有源誤差補償（斬波技術）可消除信號路徑中的偏移以及模制和焊接過程以及封裝中的其他熱應力對霍爾探頭產生的機械應力的影響。 斬波測量原理與閾值發生器和比較器一起確保了高精度和溫度穩定的磁閾值。 輸出晶體管具有集成的過流和過熱保護。
特征描述:
