infineon英飛凌TLE4905G; TLE4935G；TLE4935-2G; TLE4945-2G

infineon英飛凌用于磁場應用的單極和雙極霍爾IC開關

類型            標記            訂購代碼     包

 TLE4905G    05       Q62705-K402  SOT-89

 TLE4935G    35       Q62705-K404  SOT-89

 TLE4935-2G 35 2    Q62705-K405  SOT-89

 TLE4945-2G 45 2    Q62705-K403  SOT-89

特征

?溫度補償?shù)拇判阅?/p>

?數字輸出信號

?用于單極性和交變磁場

?溫度范圍大

?防止極性反接

?防止電干擾的輸出保護

TLE4905/TLE4935 /TLE4935-2 /TLE4945-2（單極/雙極磁場開關）專為汽車和工業應用而設計。 片內包括反極性保護，以及針對負電壓瞬變的輸出保護。 典型應用是位置/接近度指示器，無刷直流電動機換向，旋轉分度等。

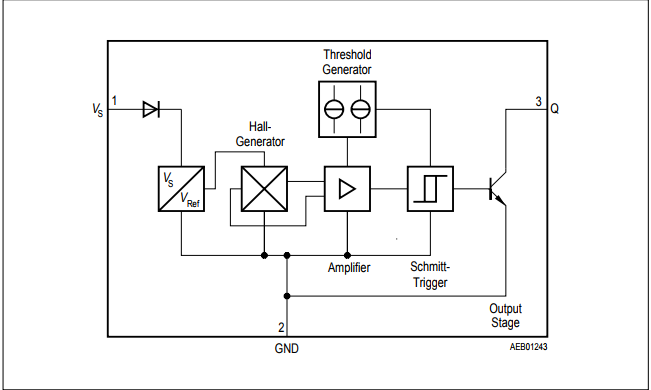

電路說明

該電路在一個芯片上包括霍爾發生器，放大器和施密特觸發器。 內部基準電壓為組件提供電源電壓。 垂直于芯片表面的磁場在霍爾探頭處感應出電壓。 該電壓被放大并切換具有集電極開路輸出的施密特觸發器。 集成了一個反向電源保護二極管。 保護輸出不受電干擾。
