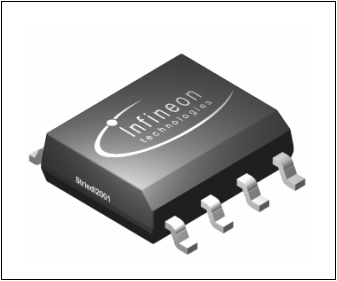

TLE5011

GMR角度傳感器

TLE5011是一個360°角度傳感器，可通過使用單片集成的巨型磁阻（iGMR）元件測量正弦和余弦角分量來檢測磁場的方向。 數據通信通過與SPI兼容的雙向同步串行通信（SSC）接口完成。 正弦和余弦值可以數字方式讀取。 可以對這些信號進行數字處理，以計算磁場（磁鐵）的角度方向。 可以通過使用坐標旋轉數字計算機（CORDIC）算法來完成此計算。 出于冗余或任何其他原因，可以將一個以上的TLE5011連接到微控制器的一個SSC接口。 如果使用多個TLE5011設備，則通過廣播命令執(zhí)行連接的TLE5011的同步。 每個連接的TLE5011均可通過專用的片選CS引腳進行尋址

特征

?基于巨磁阻（GMR）的原理

?集成磁場感應，用于角度測量

?設計用于3.3 V和5 V系統(tǒng)

?完整的0-360°角度測量

?高精度單位SD-ADC

?接口上正弦/余弦值的16位表示

?寬磁工作范圍：30mT至50mT

?雙向SSC接口，最高2 Mbit / s

?3針SSC接口，SPI與開漏兼容

?ADC和濾波器通過SSC與外部命令同步

?用于模擬角度值的測試電阻器

?核心電源電壓2.5 V

?0.25 μm CMOS技術

?汽車級：-40°C至+ 150°C（結溫）

?符合JEDEC標準的防閂鎖

?ESD> 4 kV（HBM）

?綠色封裝，無鉛（無鉛）鍍層

TLE5011 GMR角度傳感器設計用于汽車應用中的角度位置感應，例如：

?轉向角

?無刷直流電動機換向（例如，電動助力轉向（EPS））

?旋轉開關

?通用角度感應

GMR角度傳感器以垂直集成方式實現。 這意味著GMR活動區(qū)域被集成在TLE5011器件的邏輯部分上方。 GMR元件根據磁場方向改變其電阻。 四個單獨的GMR元件連接到一個惠斯通電橋。 這些GMR元件可感測所施加磁場的兩個分量之一：

?X分量，VX（余弦）

?Y分量，VY（正弦）

全橋結構的優(yōu)點是GMR信號的振幅增加了一倍。
