TLE4998C8D

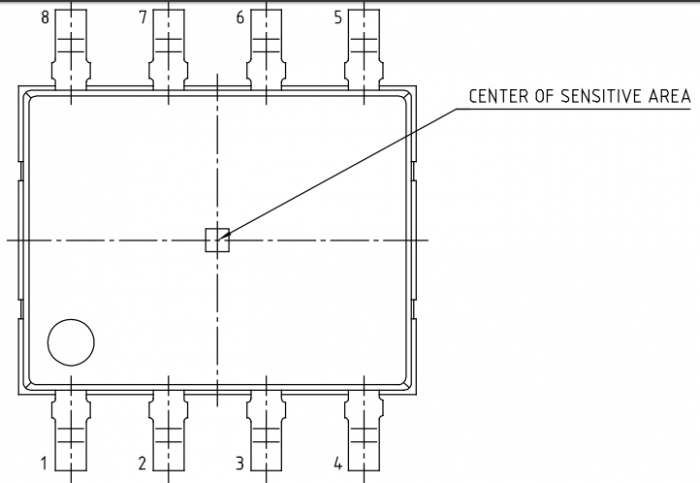

功能

?集成兩個帶有SPC（短PWM代碼）協議和SEN（單邊半字節傳輸，由SAE J2716定義）的可編程線性霍爾傳感器IC

?20位數字信號處理（DSP）

?數字溫度和應力補償

?16位整體分辨率

?汽車工作溫度范圍-40°C至125°C

?在整個溫度和使用壽命內輸出信號的漂移最小

?可編程參數存儲在EEPROM中，具有單位糾錯功能：

-SPC協議模式：同步傳輸，動態范圍選擇，ID選擇模式

-SPC單位時間

-磁范圍和靈敏度（增益），輸出斜率的極性

-偏移

-帶寬

-夾緊水平

-所有通用磁體的客戶溫度補償系數

-記憶鎖

?可重新編程直到內存鎖定

?電源電壓4.5-5.5V（4.1-16V擴展范圍）

?在-200 mT和+200 mT之間的三個范圍內運行

?所有引腳的反極性和過壓保護

?輸出短路保護

板載診斷（過壓，EEPROM錯誤，啟動）

?輸出內部磁場值和溫度

具有公共電源的多個傳感器的編程和操作

?磁性傳遞函數的兩點校準，無需迭代

步驟

?高抗機械應力，EMC，ESD

目標應用

?可靠地更換電位計：無機械磨損，耐潮濕，耐高溫，耐污染和抗振動

在汽車和工業應用中具有最高精度要求的線性和角度位置感應

?適用于ASIL應用，例如踏板位置，油門位置和轉向扭矩感應

高電流感應，例如 用于電池管理或引擎控制

功能說明

線性霍爾IC TLE4998C8D Grade1專門設計用于滿足高精度角度和位置檢測以及電流測量應用的要求。尤其是安裝在引線框架頂部和底部的帶有電絕緣傳感器IC的Dual版本希望為設計人員提供競爭優勢。

傳感器基于標準化的SENT（單邊半字節傳輸，SAE J2716）協議提供數字SPC（短PWM代碼）信號。 SPC協議允許由ECU啟動傳輸。還有另外兩種操作模式。

?“范圍選擇”，用于在操作期間動態切換測量范圍

?“ ID選擇”以構建一個總線系統，該總線系統在一條輸出線和一個公共電源上最多具有4個IC，可通過ECU對其進行訪問。

每個傳輸序列包含可調整數量的半字節，代表磁場，溫度值和傳感器的狀態信息。輸出級是開漏驅動器，僅將輸出引腳拉低。因此，需要通過外部上拉電阻實現高電平。此輸出類型的電源電壓更低（例如3.3 V）。在這種情況下，上拉電阻必須連接到給定的接收器電源。

該IC采用BiCMOS技術生產，具有高壓功能，因此具有反極性保護。使用16位DSP架構以及數字溫度和應力補償?shù)臄?shù)字信號處理。雖然整體分辨率為16位，但某些內部級的分辨率最高為20位。

工作原理

?磁通量由霍爾效應電池測量

?霍爾效應單元的輸出信號從模擬信號轉換為數字信號

?切碎的霍爾效應電池和連續時間的A / D轉換可確保非常低且穩定的磁偏移

?可編程低通濾波器，可降低噪聲

?測量溫度并進行A / D轉換

?使用二階功能以數字方式完成溫度補償

?輸出值的數字處理基于零場和靈敏度值

?輸出值范圍可通過數字限制器鉗位

?最終輸出值由SPC協議的數據半字節表示
